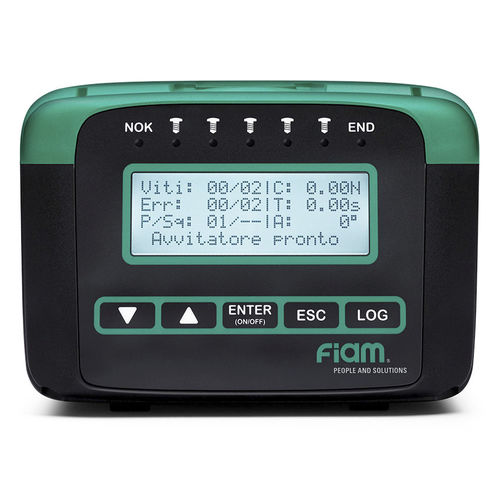

紧固控制设备 eTensil TPU-C3 Advanced model

网络带显示器处理和制造流程数据可视化

电源与控制单元 TPU-C3 — 进阶型号
TPU-C3 是一款面向 Industry 4.0 的电源与控制单元，用于管理 eTensil 无刷螺丝刀与紧固电机，采用电机电流测量实现扭矩控制，采用工具内置霍尔传感器检测角度。

主要能力

• 在过程内通过操作面板调整扭矩和角度
• 循环结束显示：OK/NOK 状态、检测到的角度值、紧固时间和扭矩值
• 通过监控紧固时间等参数检测工艺异常（如丝扣损坏或螺钉已预先拧紧）
• 支持与 PLC 等外部设备通信并进行远程控制
• Poka Yoke 功能用于关键接头检测（密封圈、橡胶件等存在性验证）
• 可与产线设备集成：夹具、配件选择器、螺钉吸取/放置系统等

功能

• 8 个程序用于控制紧固工序
• 1 个可编程序列，最多 8 步
• Retention：程序间可设等待时间
• 自动识别并配置已连接工具
• 螺钉计数（Poka Yoke）
• 最小/最大紧固时间控制 — Poka Yoke
• 最小/最大紧固角度控制 — Poka Yoke
• 可设的反拧速度
• 双级密码保护，用于保护参数或完全锁定系统
• 单元校准
• 可用测量单位：Nm / Lb / In. / Kgf.cm
• 串行通信（RS232）
• 语言选择：IT、EN、DE、FR、ES、TR
• 存储最近 99 次紧固结果
• 与工位及外部设备接口
• 支持从 I/O 远程选择程序
• Program Source 功能：外接设备时管理程序选择模式

智能功能

• SMART THREAD：用于自攻、自钻或成型力高于最终扭矩的应用
• SMART SPEED：两段式紧固策略 — 以高速到达设定角度，再切换到预设速度以保证精度
• S.R.O.（Smart Range Optimizer）：根据设定扭矩和连接的螺丝刀型号自动识别最合适的最终速度区间，供操作员选择最优速度

编程（SMART PRO EVO）

• 可选启动方式：拉杆启动；按压启动；拉杆+按压；锁定拉杆+按压
• 配套手枪型号时，仅支持按键启动
• 配套紧固电机时支持远程启动

紧固策略

• 扭矩控制
• 扭矩控制并监控紧固时间
• 扭矩控制并监控紧固角度
• 扭矩控制并同时监控时间与角度
• 角度控制并监控扭矩与时间
• 时间控制并监控扭矩与角度（按时间紧固）
• PRE-SELF UNTIGHTENING：可设置反拧角度及反拧与再次拧紧之间的停顿时间
• POST-SELF UNTIGHTENING：可设置反拧角度及再次启动前的停顿时间
• STOP-BY-TIME：按设定时间控制紧固，适用于以深度限位为准的场景

特性

• I/O 端口：8 输入 / 8 输出可编程（21+22 种信号类型）
• 7 个 LED 即时显示工序状态
• ESD 认证
• 含电源线
• 供电电压：100–240 Vac（文档亦提及 230 Vac ±10% 50–60 Hz）
• 延保：2 年或 1,000,000 次循环

应用
面向 Industry 4.0 的解决方案，可与工厂管理系统互联以交换紧固数据，并通过云平台实现紧固过程的远程可视化、控制与管理。

技术规格

• 型号：TPU-C3
• 代码：686200107
• 电缆长度：3 m
• 尺寸 (mm)：L 185 x D 150 x H 105
• 兼容工具：eTensil E8CC... / E8MCC...
• 输入：8
• 输出：8
• 工作电压 (Vdc)：32
• 供电电压 (Vac)：100 - 240
• 类型：电源与控制单元
• 重量 (Kg)：0.8
