紧固控制设备 TPU-C1

网络带显示器远距离

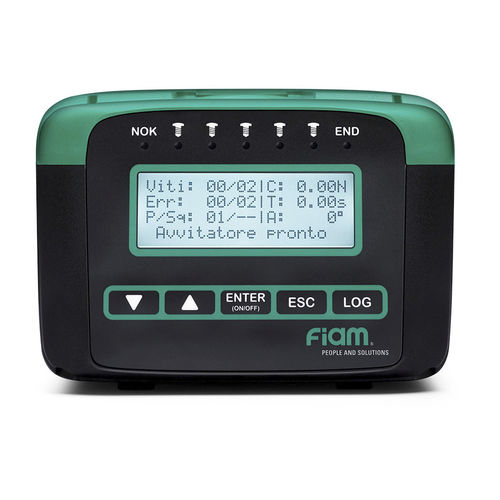

控制单元 TPU-C1
TPU-C1 是一款面向 Industry 4.0 的控制单元，用于管理具有扭矩/角度控制的 eTensil 无刷电动起子和紧固电机。扭矩通过电机电流推算，角度由工具内置的霍尔传感器检测，支持精确且联网的紧固流程。

主要功能

• 通过面板在作业中调整扭矩和角度
• 通过拧紧时间等参数检测工艺异常（例如：螺纹损坏或已预紧螺钉）
• 与外部设备（PLC、工装、配件选择器、吸螺系统）接口，支持自动 pick-and-place 作业
• 支持远程管理与状态可视化
• 传输阶段和系统状态并支持远程控制

基本功能

• 1 个程序用于拧紧过程控制
• 自动识别连接工具并即时设置
• 螺钉计数（Poka Yoke）
• 显示：OK / NOK、扭矩（Nm 或其他单位）、拧紧时间
• 最短/最长期限控制（Poka Yoke）
• 可设定的反向速度
• 两级密码保护以保存参数或完全锁定系统
• 单元校准
• 可用单位：Nm / Lb / In. / Kgf.cm
• 串行通信（RS232）
• 语言选择（IT, EN, DE, FR, ES, TR）
• 保存最近 99 次拧紧结果
• Program Source 模式以支持外部设备的程序选择

智能功能

• SMART THREAD：用于自攻、自钻等情况，或当最终扭矩低于成型扭矩时的处理
• SMART SPEED：两段式拧紧策略——达到设定角度前高速，随后切换到预设速度以保证精度
• S.R.O.（Smart Range Optimizer）：分析设定扭矩并动态计算针对所连螺丝刀型号的最优最终速度范围，以防过扭并提升循环可靠性

编程 - SMART PRO EVO
通过 SMART PRO EVO 软件可配置更多功能并进行高级设置。

起动方式（可选）

• 摇杆起动
• 按压起动
• 摇杆 + 按压
• 锁定摇杆 + 按压

起动说明
与手枪型工具配合时仅提供按键起动；与紧固电机配合时支持远程起动。

拧紧方向
顺时针或逆时针。

前置照明 LED
亮度可调 0–100%。

软启动
可设置加速斜坡时间以便于螺钉啮合。

工具转速
在最小/最大范围内可配置。

拧紧策略

• 扭矩控制
• 扭矩控制并监测拧紧时间

特性

• I/O 端口：8 输入 / 8 输出，支持多种信号类型
• 7 个 LED 即时显示工艺状态
• ESD 认证
• 含电源线
• 供电：100–240 Vac
• 延长保修：2 年或 1,000,000 次循环

应用
Industry 4.0 解决方案，可与工厂管理系统集成用于数据交换，并通过云平台实现拧紧过程的远程可视化、控制与管理。

技术参数
型号：TPU-C1
代码：686200105
电缆长度：3 m
尺寸：L 185 x P 150 x H 105 mm
输入：8
输出：8
工作电压 (Vdc)：32
供电电压 (Vac)：100–240
兼容工具：eTensil E8CC... / E8MCC...
类型：控制单元
重量：0.8 kg (1.76 lb)

技术规格

• 型号：TPU-C1
• 代码：686200105
• 电缆长度：3 m
• 尺寸：L 185 x P 150 x H 105 mm
• 兼容系列：E8CC..., E8MCC...
• 兼容工具/单元：eTensil
• 输入数：8
• 输出数：8
• 工作电压（DC）：32 Vdc
• 供电电压（AC）：100–240 Vac
• 类型：控制单元
• 重量：0.8 kg (1.76 lb)
