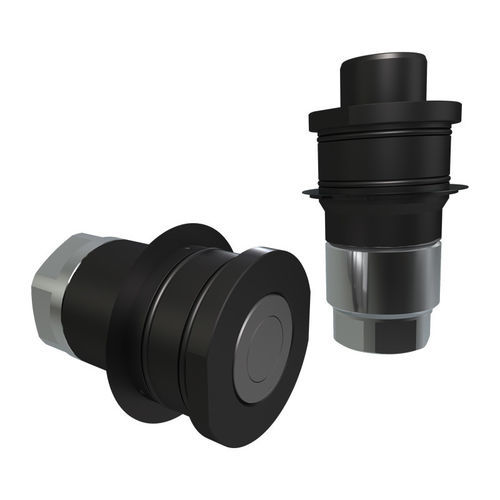

刚性联轴器 QTC series

板材工业重型应用

描述
QTC系列面板安装平面式接头适用于CE重载工况并可集成于定制自动多连接系统。可实现从驾驶室快速更换液压工具，并可通过Seeger卡环在面板前端安装。内部组件优化设计降低能耗，同时保证机械强度与耐久性。

件项 - 母件（关键尺寸与性能）

• 尺寸 10 mm — 型号 QTC06 38GAS F — 连接螺纹 BSPP 3/8" FEMALE — HEX1 34 mm — D1 48 mm — D2 40 mm — L1 77.5 mm — 面板厚度 (L3) 30.75 mm — 流量 32 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: -
• 尺寸 12.5 mm — 型号 QTC08 12GAS F — 连接螺纹 BSPP 1/2" FEMALE — HEX1 41 mm — D1 55 mm — D2 48 mm — L1 86.2 mm — 面板厚度 (L3) 30.75 mm — 流量 70 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: -
• 尺寸 19 mm — 型号 QTC12 34GAS F — 连接螺纹 BSPP 3/4" FEMALE — HEX1 50 mm — D1 70 mm — D2 60 mm — L1 103.5 mm — 面板厚度 (L3) 30.75 mm — 流量 120 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: -
• 尺寸 25 mm — 型号 QTC16 1GAS F — 连接螺纹 BSPP 1" FEMALE — HEX1 60 mm — D1 80 mm — D2 70 mm — L1 108 mm — 面板厚度 (L3) 35.75 mm — 流量 200 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: 0 g
• 尺寸 31.5 mm — 型号 QTC20 114GAS F — 连接螺纹 BSPP 1-1/4" FEMALE — HEX1 60 mm — D1 85 mm — D2 75 mm — L1 117.3 mm — 面板厚度 (L3) 35.75 mm — 流量 350 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: 0 g
• 尺寸 37.5 mm — 型号 QTC24 112GAS F — 连接螺纹 BSPP 1-1/2" FEMALE — HEX1 80 mm — D1 103 mm — D2 90 mm — L1 138.2 mm — 面板厚度 (L3) 35.75 mm — 流量 420 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: 0 g

件项 - 公件（关键尺寸与性能）

• 尺寸 10 mm — 型号 QTC06 38GAS M — 对接侧螺纹 BSPP 3/8" FEMALE — HEX1 30 mm — D1 48 mm — D2 30 mm — L1 96.8 mm — 面板厚度 (L3) 30.75 mm — 流量 32 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: -
• 尺寸 12.5 mm — 型号 QTC08 12GAS M — 对接侧螺纹 BSPP 1/2" FEMALE — HEX1 36 mm — D1 55 mm — D2 48 mm — L1 109.5 mm — 面板厚度 (L3) 30.75 mm — 流量 70 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: -
• 尺寸 19 mm — 型号 QTC12 34GAS M — 对接侧螺纹 BSPP 3/4" FEMALE — HEX1 46 mm — D1 70 mm — D2 60 mm — L1 122.5 mm — 面板厚度 (L3) 30.75 mm — 流量 120 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: -
• 尺寸 25 mm — 型号 QTC16 1GAS M / QTC16 1NPT M — 对接侧螺纹 BSPP 1" FEMALE / NPTF 1" FEMALE — HEX1 55 mm — D1 80 mm — D2 70 mm — L1 143.8 mm — 面板厚度 (L3) 35.75 mm — 流量 200 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: 0 g
• 尺寸 31.5 mm — 型号 QTC20 114GAS M / QTC20 114NPT M — 对接侧螺纹 BSPP 1-1/4" FEMALE / NPTF 1-1/4" FEMALE — HEX1 55 mm — D1 85 mm — D2 75 mm — L1 165.8 mm — 面板厚度 (L3) 35.75 mm — 流量 350 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: 0 g
• 尺寸 37.5 mm — 型号 QTC24 112GAS M / QTC24 112NPT M — 对接侧螺纹 BSPP 1-1/2" FEMALE / NPTF 1-1/2" FEMALE — HEX1 75 mm — D1 103 mm — D2 90 mm — L1 187.1 mm — 面板厚度 (L3) 35.75 mm（部分变体 35.6） — 流量 420 l/min @0.2 MPa — 密封 HNBR & PUR — 重量: 0 g

图表 / 流量
QTC系列流量图可用，显示示意性的压降行为（图像可在产品页面查看）。

技术规格

• 材料: Steel
• 密封: HNBR & PUR
• 工作温度: -20 °C 至 120 °C
• 表面处理: MATE 1000 (ZnNi)
• 工作压力: 46 MPa（表中所有规格适用）
• 爆破压力（公/母/公+母）: 140 MPa
• 典型流量（@0.2 MPa，按规格）: 06 = 32 l/min, 08 = 70 l/min, 12 = 120 l/min, 16 = 200 l/min, 20 = 350 l/min, 24 = 420 l/min
• 连接力 (N) 按规格: 06 = 200 N, 08 = 200 N, 12 = 300 N, 16 = 300 N, 20 = 500 N, 24 = 500 N
• 系列互换性: FASTER
• 阀型: Flat
• 连接方式: Push to Connect
• 断开方式: Pull to Disconnect
• 带压连接: 允许（公件可达 35 MPa / 5,000 PSI）
