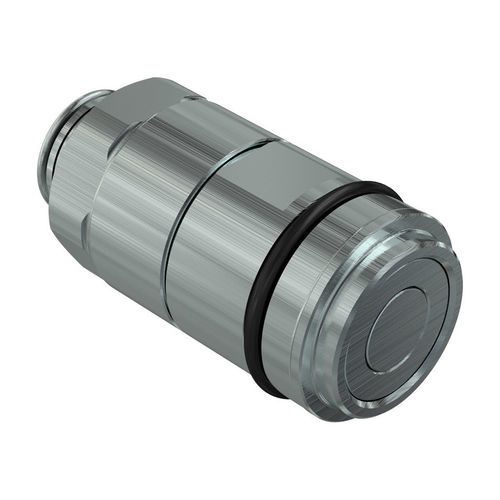

2管式联轴器组合 FFC series

产品概述
用于多路连接的自调心平面接头。连接过程中可自动补偿高达 ±0.5 mm 和 ±1°（角度）的错位。部件为不锈钢（AISI 316），密封采用 Viton。专有 FASTER 型轮廓。

产品 - 母件

• 尺寸：6.3 mm (1/4") — 零件号：FFC14 F 2V — D1：19 mm — L1：44.8 mm — 流量：8 l/min 在 0.2 MPa 时 — 温度：-20 °C 至 200 °C — 密封：FKM — 重量：60 g
• 尺寸：10 mm (3/8") — 零件号：FFC38 F 2V — D1：23.9 mm — L1：49.3 mm — 流量：23 l/min 在 0.2 MPa 时 — 温度：-20 °C 至 200 °C — 密封：FKM — 重量：103 g
• 尺寸：12.5 mm (1/2") — 零件号：FFC12 F 2V — D1：31.3 mm — L1：70.8 mm — 流量：35 l/min 在 0.2 MPa 时 — 温度：-20 °C 至 200 °C — 密封：FKM — 重量：60.7 g

产品 - 公件

• 尺寸：6.3 mm (1/4") — 零件号：FFC14 M 2V — D1：19.6 mm — D3：12.1 mm — L1：36 mm — 流量：8 l/min 在 0.2 MPa 时 — 温度：-20 °C 至 200 °C — 密封：FKM — 重量：38 g
• 尺寸：10 mm (3/8") — 零件号：FFC38 M 2V — D1：24.5 mm — D3：16.1 mm — L1：40.5 mm — 流量：23 l/min 在 0.2 MPa 时 — 温度：-20 °C 至 200 °C — 密封：FKM — 重量：65.8 g
• 尺寸：12.5 mm (1/2") — 零件号：FFC12 M 2V — D1：32.5 mm — D3：19.7 mm — L1：56 mm — 流量：35 l/min 在 0.2 MPa 时 — 温度：-20 °C 至 200 °C — 密封：FKM — 重量：60.7 g

附件与备件

• KIT FFC SR — 适用于接头 — 材料：钢

压降 / 图表
FFC 系列的流量图可用（产品系列相关的流量特性 / 压降图）。

警告
本产品可能使您接触到某些化学物质，如铅或镍，这些物质在某些司法辖区被认为会导致癌症、出生缺陷或其他生殖危害。

技术参数 / 规格

• 材料：不锈钢（AISI 316）
• 密封：FKM（Viton）
• 工作温度：-20 °C 至 200 °C
• 系列互换：FASTER
• 阀类型：平面
• 连接：特殊
• 断开：特殊
• 带压连接：禁止
• 破裂压力与性能（按 dash size 汇总）：
  Dash 02 — 尺寸：3.2 mm — 工作压力：25 MPa — 流量：2.5 l/min 在 0.2 MPa 时 — 泄漏量：0.002 ml — 连接力：80 N — 公端破裂压：100 MPa — 母端破裂压：100 MPa — 公+母：130 MPa
  Dash 04 — 尺寸：6.3 mm — 工作压力：32 MPa — 流量：8 l/min 在 0.2 MPa 时 — 泄漏量：0.002 ml — 连接力：80 N — 公端破裂压：150 MPa — 母端破裂压：90 MPa — 公+母：130 MPa
  Dash 06 — 尺寸：10 mm — 工作压力：25 MPa — 流量：23 l/min 在 0.2 MPa 时 — 泄漏量：0.006 ml — 连接力：110 N — 公端破裂压：90 MPa — 母端破裂压：100 MPa — 公+母：100 MPa
  Dash 08 — 尺寸：12.5 mm — 工作压力：45 MPa — 流量：35 l/min 在 0.2 MPa 时 — 泄漏量：0.006 ml — 连接力：185 N — 公端破裂压：140 MPa — 母端破裂压：80 MPa — 公+母：180 MPa
