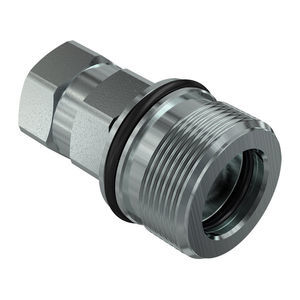

拖拉机快速连接器 2FFNC series

装载机挖掘机用于卡车

产品说明
这些接头采用与 Multifaster 传统插入件相同的内部设计，可安装在薄板或壳体中。特别推荐用于紧凑型 CE 机械上液压管路的自动连接与断开（例如：机床-臂或臂-工具连接）。可用尺寸为 3/8" 和 1/2"；其对应的公端应从 KIT3FNP38... 或 KIT3FNP12... 的零件编号中选择（Multifaster 用接头）。通过公端接头内置的压力释放系统，允许在工作压力下连接。

应用

• 农业
• 工程机械
• 车辆与道路机械

项目（母件）
表头：尺寸 (mm) | 尺寸 (in) | 零件号 | 螺纹 | HEX1 (mm) | HEX2 (mm) | D1 (mm) | L1 (mm) | 流量 | 密封
第1行：10 | 3/8" | KIT2FNC38GAS F | BSPP 3/8" 母 | 27 | 27 | 30 | 73 | 45 l/min（0.2 MPa） | NBR & PUR
第2行：12.5 | 1/2" | KIT2FNC12GAS F | BSPP 1/2" 母 | 32 | 30 | 35 | 81.2 | 72 l/min（0.2 MPa） | NBR & PUR

注意事项和警告
本产品可能使您接触到铅或镍等化学物质， 加利福尼亚州已确认这些物质会导致癌症、出生缺陷或其他生殖伤害。

技术规格

• 系列互换：FASTER
• 阀门类型：平阀
• 连接方式：Push to Connect
• 材质：钢
• 密封：NBR & PUR
• 工作温度：-25 °C 至 100 °C
• 表面处理：CrIII
• 按 dash 尺寸的爆破/工作压力与性能：Dash 06 (10 mm / 3/8")：工作压力 25 MPa；流量 45 l/min；泄漏 0.01 ml；爆破压力（公/母/公+母）：各 100 MPa。Dash 08 (12.5 mm / 1/2")：工作压力 25 MPa；流量 72 l/min；泄漏 0.02 ml；爆破压力（公/母/公+母）：各 100 MPa。
