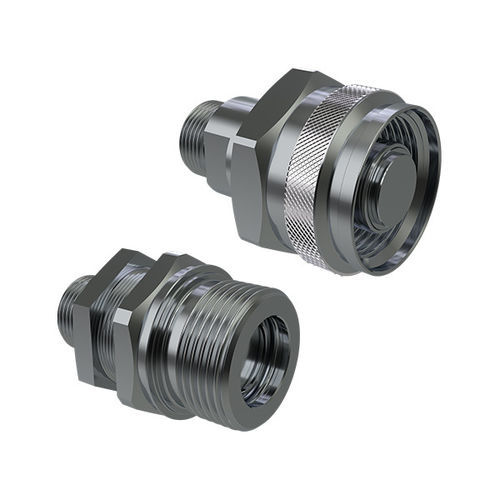

液压快速连接器 FLV series

产品概述
本系列将螺纹安装平面接头技术的优点与极为紧凑且坚固的设计相结合。适用于需要平面连接且残余压力可忽略的场合。MATE 1000（ZnNi）镀层提供优异的耐腐蚀性能。母体结构支持面板安装。

主要特性

• 系列：FLV
• 类型：螺纹安装平面接头（平阀型）
• 材料：钢
• 表面处理：MATE 1000（ZnNi - 锌镍）
• 密封：NBR
• 工作温度：-25 °C 至 100 °C
• 典型应用：工程机械及类似移动液压场合，需使用紧凑型平面接头

物项 - 母端（表头和示例行）
列：尺寸（mm） | 零件号 | 螺纹 | 流量（l/min，在 0.2 MPa） | 密封 | HEX1（mm） | HEX2（mm） | HEX3（mm） | D1（mm） | D3（mm） | L1（mm） | 连接螺纹（D2）
10 | FLV06-2/1415 F | M14x1.5 MALE 8L | 32 | NBR | 36 | - | 36 | 42 | - | 58 | M32x3
10 | FLV06-2/1615 F | M16x1.5 MALE 10L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/1815 F | M18x1.5 MALE 12L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/2215 F | M22x1.5 MALE 15L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
10 | FLV06-3/1815 F | M18x1.5 MALE 10S（短款） | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
12.5 | FLV08-2/2215 F | M22x1.5 MALE 15L | 32 | NBR | 41 | 25 | 41 | 47 | - | 70 | M36x3
19 | FLV12-2/2215 F | M22x1.5 MALE 15L | 75 | NBR | 55 | - | 50 | 61 | - | 81 | M48x3
25 | FLV16-2/2615 F | M26x1.5 MALE 18L | 165 | NBR | 60 | 36 | 50 | 70 | - | 96 | M54x4
31.5 | FLV20-2/4520 F | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 100 | 89.8 | 100 | 129 | M79x4

物项 - 公端（表头和示例行）
列：尺寸（mm） | 零件号 | 螺纹 | 流量（l/min，在 0.2 MPa） | 密封 | HEX1（mm） | HEX3（mm） | D1（mm） | L1（mm） | 连接螺纹（D2）
10 | FLV06-2/1415 M | M14x1.5 MALE 8L | 32 | NBR | 41 | 22 | 46 | 63 | M32x3
10 | FLV06-2/1615 M | M16x1.5 MALE 10L | 32 | NBR | 41 | 22 | 46 | 64 | M32x3
10 | FLV06-3/1815 M | M18x1.5 MALE 10S | 32 | NBR | 41 | 22 | 46 | 65 | M32x3
12.5 | FLV08-2/2215 M | M22x1.5 MALE 15L | 75 | NBR | 46 | 24 | 52 | 73.4 | M36x3
19 | FLV12-2/2215 M | M22x1.5 MALE 15L | 120 | NBR | 60 | 32 | 68 | 84 | M48x3
25 | FLV16-2/2615 M | M26x1.5 MALE 18L | 165 | NBR | 55 | 41 | 65 | 96 | M54x4
31.5 | FLV20-2/4520 M | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 89.8 | 136 | M79x4

配件与备件
防尘保护 - 塑料（母端）

• 10 mm（10 mm / 3/8"）– TMFLV06 – 红色
• 12.5 mm（1/2"）– TMFLV08 – 红色
• 19 mm（3/4"）– TMFLV12 – 红色

防尘保护 - 塑料（公端）

• 10 mm – TFFLV06 – 红色
• 12.5 mm – TFFLV08 – 红色
• 19 mm – TFFLV12 – 红色

防尘保护 - 铝制（母端）

• 19 mm – TMFLV12 S – 金属
• 25 mm – TMFLV16 S – 金属
• 31.5 mm – TMFLV20 S – 金属

防尘保护 - 铝制（公端）

• 19 mm – TFFLV12 S – 金属
• 25 mm – TFFLV16 S – 金属
• 31.5 mm – TFFLV20 S – 金属

密封件套件

• 10 mm – SK FLV06 F
• 12.5 mm – SK FLV08 F
• 19 mm – SK FLV12 F
• 25 mm – SK FLV16 F
• 31.5 mm – SK FLV20 F

性能摘要 / 爆破压力与流量
覆盖的 dash 尺寸：06、08、12、16、20。
工作压力（典型）：所示标准尺寸为 42 MPa。
代表性流量（0.2 MPa 时）：06 → 32 l/min；08 → 75 l/min；12 → 120 l/min；16 → 165 l/min；20 → 430 l/min。
按 dash 尺寸的爆破压力示例：06：公端 130 MPa，母端 140 MPa，公+母 250 MPa；08：公端 130 MPa，母端 130 MPa，公+母 200 MPa；12：具体数值见技术表。

规格 / 备注

• 系列互换：MARKET
• 阀型：平阀
• 连接方式：旋紧连接
• 断开方式：旋松断开
• 带压连接：不允许

技术规格

• 材料：钢
• 密封：NBR
• 表面处理：MATE 1000（ZnNi）锌镍镀层
• 工作温度范围：-25 °C 至 100 °C
• 工作压力（典型）：42 MPa（各 dash 详见表格）
• 流量（0.2 MPa 时示例）：32 / 75 / 120 / 165 / 430 l/min，视尺寸而定
• 推荐应用：在需要紧凑结构和耐腐蚀性的场合使用的平面接头
