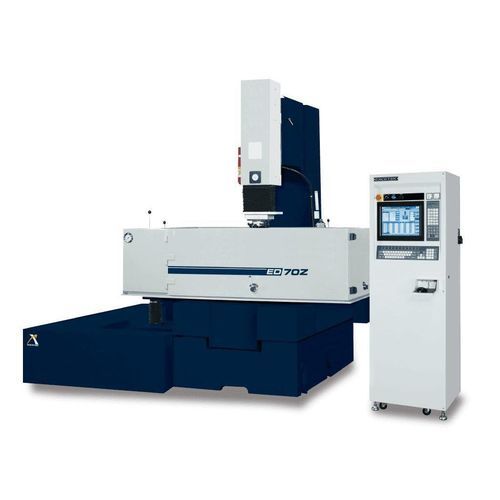

电火花穿孔机 ED70Z

线式CNC数控

产品概述
ED70Z — ZNC系列沉没式电火花机，适用于精密腔体加工和电极加工。X/Y行程: 700 x 550 mm。Z行程: 250 mm。工作台: 1100 x 600 mm。最大工件: 1680 x 950 x 500 mm。

特点

• 卓越的腐蚀功能: MOSFET 放电电路，减少电极磨损，具备高速腐蚀能力并能实现细致表面光洁度。
• 维护简便: 发电机采用前后模块化设计，电路功能清晰并配备熔断器保护，便于维护与 PCB 更换。
• 性能稳定的发电机: 前后双重热流系统将热组件与冷电路分离，具备足够散热以提高稳定性并减少维护。
• 售后服务质量: 售后支持包含操作培训、维护及应用支持。

附件
标准附件

• 酒精灭火器
• 工作灯
• 调平垫
• 冲洗装置
• 纸过滤器
• 1/2 钻夹头
• 工具箱
• 夹具

可选件

• 油冷却系统
• 永久磁性底座
• 硬质合金放电回路

技术规格

• X/Y 行程: 700 x 550 mm
• Z 行程: 250 mm
• U 行程: 300 mm
• 工作台: 1100 x 600 mm
• 最大工件尺寸: 1680 x 950 x 500 mm
• 最大工件重量: 2000 kg
• 最大电极重量: 250 kg
• 整机重量: 3100 kg
• 整机尺寸: 4945 x 2230 x 2532 mm
• 电极头至工作台距离: 330 ~ 880 mm
• 油滤罐容量: 1120 L
• 油滤罐重量: 400 kg
• 纸过滤器: 4 pcs
