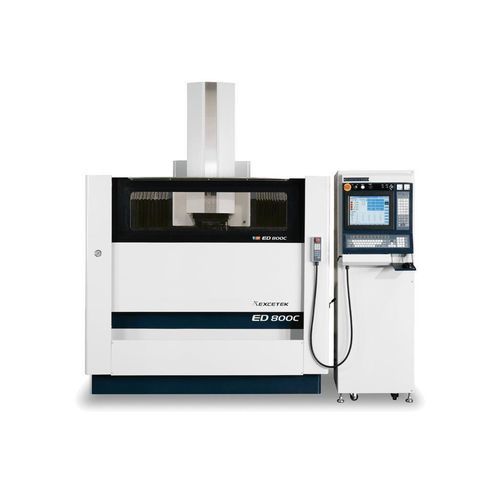

电火花穿孔机 ED800C CE

线式用于大型零件CNC数控

简要说明
电火花成形机 (EDM) ED800C CE，X/Y 行程 800 × 600 mm，Z 行程 500 mm，工作台 1250 × 750 mm，最大工件 1700 × 1000 mm，整机重量 5300 kg。

概述

• 紧凑型沉孔式电火花机，适用于中大尺寸模具与凸模加工，具有大工作台和高工件承载能力。

详细规格
X/Y travel: 800 x 600 mm
Z travel: 500 mm
Work table: 1250 x 750 mm
Max. work piece size: 1700 x 1000 mm
Max. work piece weight: 5000 kg
Max. electrode weight: 300 kg
Machine weight: 5300 kg
外形尺寸（机身+行程+油箱+发电机）：3150 x 3150 x 3100 mm
电极头至工作台距离：460 ~ 960 mm

油过滤箱
箱体容积：1430 L
箱体重量：450 kg
纸质滤芯：6 个

特性

• 卓越的腐蚀（加工）性能 — MOSFET 放电电路减少电极磨损并提高腐蚀速度，获得更细致的表面。
• 便捷维护 — 发电机前后模块化设计，电路指示清晰并配有熔断保护，便于维护与 PCB 更换。
• 发电机稳定性能 — 分离的双重热流系统与适当的散热片提高了发电机稳定性，减少维护需求。
• 售后服务 — 提供操作培训、维护及应用支持，确保服务质量与客户满意度。

附件
标准附件

• 酒精灭火器
• 工作灯
• 调平垫
• 冲洗装置
• 纸质滤芯
• 1/2 钻夹头
• 工具箱
• 夹具 (clamp jig)

可选项

• 油冷却系统
• 永久磁性底座
• 硬质合金（碳化钨）放电电路

技术参数

• Model: ED800C CE
• Series: CNC Series
• X/Y travel: 800 x 600 mm (detailed specification)
• Alternate X/Y travel value shown in brief: 800 x 500 mm
• Z travel: 500 mm
• Work table: 1250 x 750 mm
• Max. work piece size: 1700 x 1000 mm
• Max. work piece weight: 5000 kg
• Max. electrode weight: 300 kg
• Machine weight: 5300 kg
• Outside dimensions (body + travel + tank + generator): 3150 x 3150 x 3100 mm
• Electrode head to work table distance: 460 ~ 960 mm
• Oil filter tank capacity: 1430 L
• Oil filter tank weight: 450 kg
• Paper filters: 6 pcs
