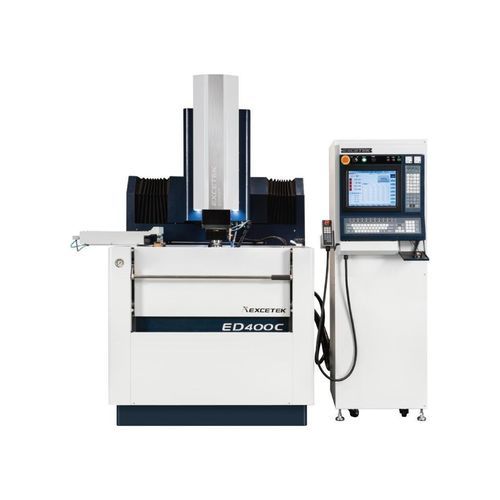

电火花穿孔机 ED400C

线式CNC数控

简短描述
CNC沉头电火花机 ED400C，X/Y 行程 400 x 300 mm，Z 行程 350 mm，工作台 700 x 400 mm。适用于中型模具的生产和常规沉头EDM应用。

概述
ED400C 为面向生产的 CNC 沉头电火花机，设计用于中型模具和精密沉头加工，兼顾工作空间与车间占地。

特点

• 优良的侵蚀性能：MOSFET 点火电路降低电极磨损，提高放电速度，实现细腻表面处理。
• 维护简便：发电机采用前后模块化设计，电路清晰并有熔断器保护，便于维修与 PCB 更换。
• 稳定的散热设计：热流分离设计，热部件与冷电路独立散热，增强散热以保证长期稳定运行。
• 售后支持：提供操作指导、操作人员培训、维护说明和应用支持。

简要规格（产品头信息）
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

详细规格

• X/Y 行程：400 x 300 mm
• Z 行程：350 mm
• 工作台：700 x 400 mm
• 最大工件尺寸：850 x 580 mm
• 最大工件（备用/简要）：1000 x 550 x 340 mm
• 最大工件重量：1000 kg
• 最大电极重量：50 kg
• 机器重量：2800 kg
• 外形尺寸（机体+行程+油箱+发电机）：2344 x 2110 x 2410 mm
• 电极头到工作台距离：300 ~ 650 mm

油过滤箱

• 油箱容量：450 L
• 油箱重量：- kg
• 纸滤芯：3 pcs
• 外形尺寸：内置

标准附件

• 酒精灭火器
• 工作灯
• 找平垫
• 冲洗装置
• 纸滤芯
• 1/2 钻夹头
• 工具箱
• 夹具 jiq

可选项

• 油冷却系统
• 永久磁性底座
• 硬质合金放电电路

技术参数

• 型号：ED400C
• 系列：CNC Series
• X/Y 行程：400 x 300 mm
• Z 行程：350 mm
• 工作台：700 x 400 mm（简要：650 x 350 mm）
• 最大工件尺寸：850 x 580 mm（简要/备用：1000 x 550 x 340 mm）
• 最大工件重量：1000 kg
• 最大电极重量：50 kg
• 机器重量：2800 kg
• 外形尺寸（机体+行程+油箱+发电机）：2344 x 2110 x 2410 mm
• 电极头到工作台距离：300 ~ 650 mm
• 油过滤箱容量：450 L
• 纸滤芯：3 pcs
