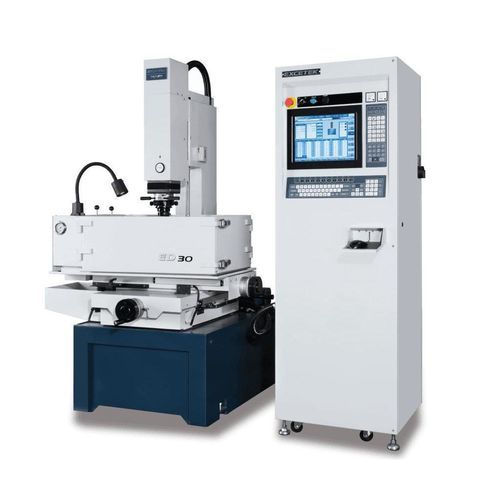

电火花穿孔机 ED30Z

线式CNC数控

产品概述
ED30Z 放电加工机（ZNC 系列），X/Y 行程 300 x 200 mm，Z 行程 200 mm，工作台 600 x 300 mm。适用于对导电材料进行精密放电加工，最大工件尺寸 800 x 480 x 290 mm，最大工件重量 550 kg。

特点

• MOSFET 放电回路（EXCETEK EDM），降低电极磨损并提高放电速度，实现精细放电和改善的表面粗糙度。
• 模块化发电机设计，便于维护：前后装配模块、清晰的电路布局和熔丝保护，便于 PCB 更换。
• 稳定的热管理：热部件和冷电路采用独立散热通道，并配备足够的散热器以提高发电机稳定性并减少维护。
• 售后支持：提供服务、操作培训和维护支持。

油过滤槽

• 油槽容量：350 L
• 油槽重量：未说明
• 纸质滤芯：2 件
• 外形尺寸：内置 / 未说明

附件
标准附件

• 酒精灭火器
• 工作灯
• 找平垫
• 冲洗装置
• 纸质滤芯
• 1/2 钻夹头
• 工具箱
• Clamp jiq

可选项

• 油冷却系统
• 永久磁性底座
• 硬质合金（碳化钨）放电回路

技术规格

• 型号：ED30Z
• 系列：ZNC Series
• X/Y 行程：300 x 200 mm
• Z 行程：200 mm
• U 行程：200 mm
• 工作台：600 x 300 mm
• 最大工件尺寸：800 x 480 x 290 mm
• 最大工件重量：550 kg
• 最大电极重量：120 kg
• 机器重量：1150 kg
• 机器外形尺寸（W x D x H）：2525 x 1710 x 2092 mm
• 电极头到工作台距离：160 ~ 510 mm
• 油过滤槽容量：350 L
• 纸质滤芯：2 件
