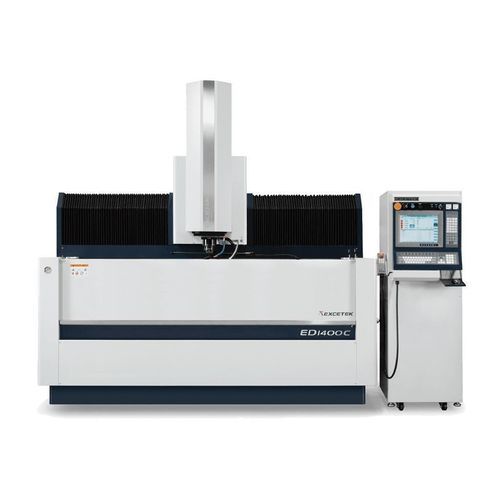

电火花穿孔机 ED1400C

线式CNC数控

概述
ED1400C为沉孔电火花加工机，适用于大工件加工，具备电极磨损可控与精确表面精加工能力。机器配备大型工作台和针对稳定侵蚀性能及简化维护的发电机。

主要尺寸

• 型号: ED1400C
• X/Y行程: 1400 x 700 mm
• Z行程: 500 mm
• 工作台: 1700 x 950 mm
• 最大工件尺寸: 2100 x 1200 x 500 mm
• 最大工件重量: 6000 kg
• 最大电极重量: 450 kg
• 整机重量: 8000 kg
• 外形尺寸（机体+行程+油箱+发电机）: 3700 x 3930 x 3260 mm
• 电极头到工作台距离: 550 ~ 1050 mm

油过滤罐

• 罐体容量: 2200 L
• 罐体重量: 600 kg
• 纸质滤芯: 8 件
• 外形尺寸: 2600 x 1600 x 580 mm

发电机特性

• 侵蚀控制: 基于MOSFET的放电电路可降低电极磨损，提高侵蚀速度，并实现可控表面粗糙度的精细加工。
• 维护便捷: 前后模组化设计，电路功能分明并带熔断器保护，便于维护与PCB更换。
• 热管理: 热部件与冷电路分离的双重热流系统，配备专用散热器以提高稳定性并减少维护。
• 售后支持: 提供操作培训、维护协助和应用支持。

OB-Mode
OB-Mode提供多张示意操作图，展示各模式与顺序，便于安装调试及工艺验证。

附件
标准附件

• 酒精灭火器
• 工作灯
• 调平垫
• 冲洗单元
• 纸质滤芯
• 1/2钻夹头
• 工具箱
• 夹具 jiq

可选件

• 油冷却系统
• 永久磁性底座
• 硬质合金放电回路

技术参数

• 型号: ED1400C
• X/Y行程: 1400 x 700 mm
• Z行程: 500 mm
• 工作台: 1700 x 950 mm
• 最大工件尺寸: 2100 x 1200 x 500 mm
• 最大工件重量: 6000 kg
• 最大电极重量: 450 kg
• 整机重量: 8000 kg
• 外形尺寸（机体+行程+油箱+发电机）: 3700 x 3930 x 3260 mm
• 电极头到工作台距离: 550 ~ 1050 mm
• 油过滤罐容量: 2200 L
• 油过滤罐重量: 600 kg
• 纸质滤芯: 8 件
• 油过滤罐外形尺寸: 2600 x 1600 x 580 mm
