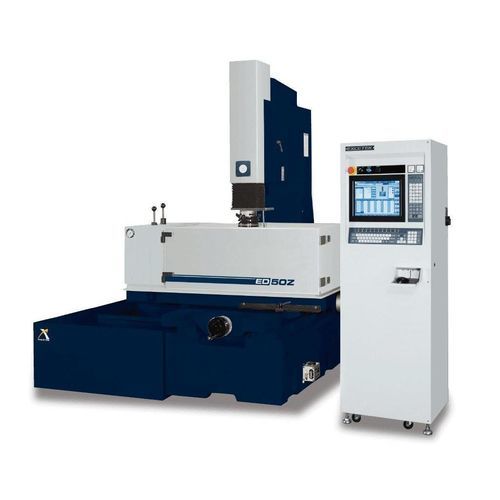

电火花穿孔机 ED50Z

线式CNC数控

概述
ED50Z是一款沉没式电火花（沉头）加工机，适用于工业模具加工和导电材料的精密电蚀。其X/Y行程为500 x 400 mm，Z行程为200 mm，工作台为800 x 450 mm，可加工最大工件尺寸1120 x 640 x 375 mm，最大承重1350 kg。

规格

• U行程：300 mm
• 工件最大重量：1350 kg
• 电极最大重量：220 kg
• 整机重量：1950 kg
• 机器尺寸（长 x 宽 x 高）：3980 x 1740 x 2300 mm
• 电极头到工作台距离：240 ~ 740 mm

油过滤罐

• 罐体容积：520 L
• 罐体重量：200 kg
• 纸质滤网：4 件

特点

• 优异的电蚀功能 - EXCETEK EDM采用MOSFET放电回路，可降低电极磨损并提高电蚀速度，实现细腻、平滑的表面。
• 维护简便 - 发电机采用前后模块化组装，电路功能清晰并带熔断器保护，便于检查和更换PCB。
• 稳定的发电机性能 - 热部件与冷电路分离的双重热流系统，配备充足的散热器以提高稳定性并减少维护。
• 完善的售后服务 - 提供操作培训、维护和应用支持等全面售后服务，确保设备可用性与客户满意度。

附件
标准附件

• 酒精灭火器
• 工作灯
• 找平垫
• 冲洗装置
• 纸质滤网
• 1/2 钻夹头
• 工具箱
• 夹具模板

选项

• 油冷却系统
• 永久磁性底座
• 硬质合金（碳化钨）放电回路

技术参数

• 型号：ED50Z
• X/Y Travel：500 x 400 mm
• Z Travel：200 mm
• U Travel：300 mm
• 工作台：800 x 450 mm
• 最大工件尺寸：1120 x 640 x 375 mm
• 最大工件重量：1350 kg
• 最大电极重量：220 kg
• 整机重量：1950 kg
• 机器尺寸（长 x 宽 x 高）：3980 x 1740 x 2300 mm
• 电极头到工作台距离：240 ~ 740 mm
• 油过滤罐容量：520 L
• 油过滤罐重量：200 kg
• 纸质滤网：4 件
