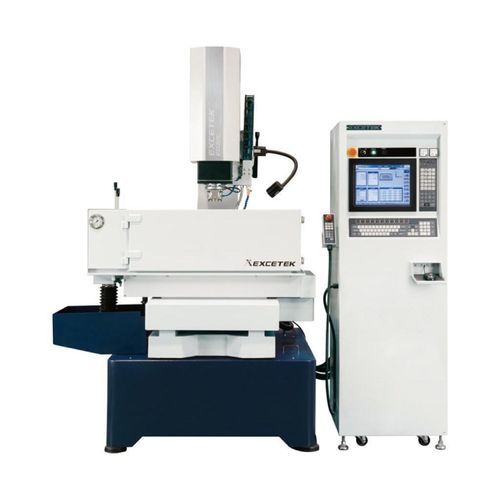

电火花穿孔机 ED30C

线式CNC数控

产品概述
紧凑型沉没式电火花机，适用于工业加工，操作简便。

主要尺寸与容量

• X/Y 行程：300 x 250 mm
• Z 行程：300 mm
• 工作台：650 x 350 mm
• 最大工件尺寸：770 x 500 x 300 mm
• 最大工件重量：550 kg
• 最大电极重量：50 kg
• 整机重量：1450 kg
• 外形尺寸（机体+行程+油箱+发电机）：2340 x 1690 x 2250 mm
• 电极头至工作台距离：280 ~ 580 mm

油过滤箱

• 油箱容量：350 L
• 纸滤芯：2 个
• 油箱重量：未说明
• 外形尺寸：内置（未说明）

发电机特点

• 优异的腐蚀功能：MOSFET 点火电路可降低电极磨损，加快腐蚀速度并改善表面粗糙度。
• 维护简便：前后装配模块化设计，电路功能清晰，带熔断器保护，便于维护和更换 PCB。
• 稳定的性能：对热元件和冷电路采用分离的双热流系统，并配备足够的散热器以提高发电机稳定性并接近零维护。
• 售后服务：提供操作、培训、维护和应用支持，确保服务质量和客户满意度。

OB-Mode / 图像（示意）
原始产品页面提供多张产品/工艺图片，展示 OB-Mode 和加工示例（此处不包含图片）。

附件
标准附件

• 酒精灭火器
• 工作灯
• 找平垫
• 冲洗装置
• 纸滤芯
• 1/2 钻夹头
• 工具箱
• 夹具

选件

• 油冷却系统
• 永磁底座
• 硬质合金（碳化钨）点火电路

特点 / 技术规格

• Model: ED30C
• Series: CNC Series
• X/Y 行程：300 x 250 mm
• Z 行程：300 mm
• 工作台：650 x 350 mm
• 最大工件尺寸：770 x 500 x 300 mm
• 最大工件重量：550 kg
• 最大电极重量：50 kg
• 整机重量：1450 kg
• 外形尺寸（机体+行程+油箱+发电机）：2340 x 1690 x 2250 mm
• 电极头至工作台距离：280 ~ 580 mm
• 油过滤箱容量：350 L
• 纸滤芯：2 个
• 标准附件：酒精灭火器; 工作灯; 找平垫; 冲洗装置; 纸滤芯; 1/2 钻夹头; 工具箱; 夹具
• 选件：油冷却系统; 永磁底座; 硬质合金点火电路
