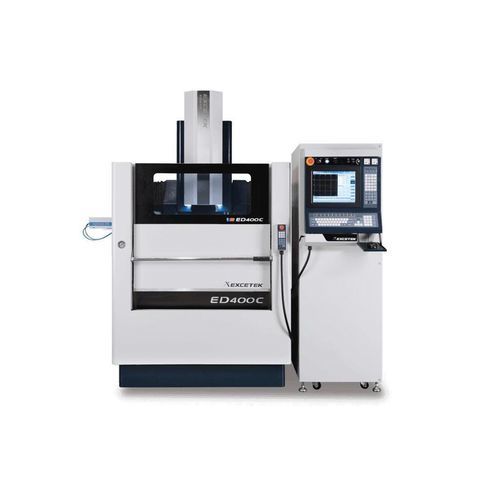

电火花穿孔机 ED400C CE

线式CNC数控

概述
ED400C CE 为中型模具与工装设计的成形电火花机。具有适配中等工件的工作空间和适用于复杂腔体高精度加工的技术参数。

关键尺寸（简短描述）
X/Y 行程 : 400 x 300 mm
Z 行程 : 350 mm
工作台 : 650 x 350 mm
最大工件 : 1000 x 550 x 340 mm

规格（详细）

• X/Y 行程: 400 x 300 mm
• Z 行程: 350 mm
• 工作台: 650 x 400 mm（注：简短描述列为650 x 350 mm）
• 最大工件尺寸: 1000 x 550 x 340 mm
• 最大工件重量: 1000 kg
• 最大电极重量: 100 kg
• 整机重量: 2500 kg
• 外形尺寸（机身+行程+油箱+发电机）: 1950 x 2160 x 2300 mm
• 电极头至工件（台面距离）: 55 ~ 415 mm

油过滤油箱

• 油箱容量: 450 L
• 油箱重量: - kg
• 纸质过滤器: 2 件
• 外形尺寸: 内置

发电机特性

• 优异的侵蚀性能: 基于 MOSFET 的放电电路可减少电极磨损，提高侵蚀速度，同时保持良好表面粗糙度。
• 维护简便: 前后模块化装配设计，电路功能分明并具熔断器保护，便于维护与 PCB 更换。
• 稳定性能: 热部件与冷电路分流的双重散热系统，配备充分的散热片以提高稳定性并减少维护。
• 售后支持: 制造商提供操作培训、维护指导与应用支持。

OB-Mode
产品页面图库中提供多张 OB-Mode 图片，展示操作与模式。

附件
标准附件

• 酒精灭火器
• 工作灯
• 调平垫
• 冲洗装置
• 纸质过滤器
• 1/2 钻夹头
• 工具箱
• 夹具

可选项

• 油冷却系统
• 永久磁性底座
• 硬质合金放电电路

技术规格

• 型号: ED400C CE
• X/Y 行程: 400 x 300 mm
• Z 行程: 350 mm
• 工作台（简短描述）: 650 x 350 mm
• 工作台（规格块）: 650 x 400 mm
• 最大工件尺寸: 1000 x 550 x 340 mm
• 最大工件重量: 1000 kg
• 最大电极重量: 100 kg
• 整机重量: 2500 kg
• 外形尺寸（机身+行程+油箱+发电机）: 1950 x 2160 x 2300 mm
• 电极头至工件（台面距离）: 55 ~ 415 mm
• 油箱容量: 450 L
• 油箱重量: - kg
• 纸质过滤器: 2 件
