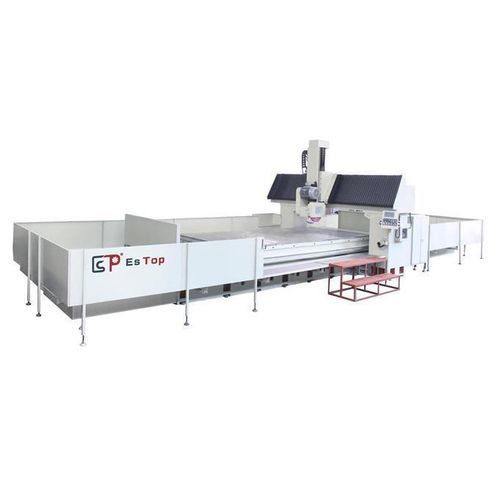

平面磨床 ETLD series用于大型工件立柱带磁性板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于大型工件
- 结构
- 立柱, 带磁性板
- 操控类型
- 数字, 手动操控
- 轴数
- 3轴
- 其他特性
- 大型
- 其他特性
- 精准, 双
- 主轴速度
1,450 rpm
(9,111 rad.min-1)- 轴间距离
2,560 mm, 3,060 mm
(101 in, 120 in)- X轴
8,200 mm
(322.83 in)- Y轴
2,000 mm, 2,500 mm
(78.74 in, 98.43 in)- 砂轮直径
500 mm
(20 in)- 机器质量
68,000 kg, 78,000 kg
(149,914.34 lb, 171,960.56 lb)
产品介绍
概述规格表特点专为单立柱式机床无法实现的大型平面磨床（工作宽度大于 800 毫米）而设计。 箱式结构铸件具有极高的刚性，且无重量悬垂。 带精密滚珠丝杠的交流伺服电机，用于快速升降、自动下料和上下点动（垂直主轴可选）。 水平主轴使用双列滚子轴承和角接触球轴承，终身润滑。 现代化的 10 英寸彩色 LCD 触摸屏面板，用于设置磨削变量。 手动脉冲发生器 (MPG)，用于向下进给和横向进给，包括金刚石修整器进给控制。 按钮式横向进给行程，具有粗磨和精磨的单独增量。
特征/技术参数 型号：ETLD-250800 电磁工作台尺寸 (x*y)：8000x2500 mm 左右 X 轴行程：8200 mm 车轮到工作台的最大中心：650 mm 双立柱最大工件尺寸：2560 3060 mm 工作台最大承重：10000 kg 工作台进给速度：5-30 m/min 工作台 T 型槽规格：18x10 (mm*n) 砂轮最大尺寸： 500 x 203 x 50-75 mm 主轴电机：40x4 (HP*P) 砂轮转速 (50HZ/60HZ)：1450 转/分 机床高度（移动到顶部高度）： ≈3900 mm 布局占地面积（长 x 宽）： 18100x5060 mm 机身高度（移动至顶部高度）： ≈3900 mm 布局占地面积（长 x 宽）： 18100x5060 mm18100x5060 毫米 重量：≈78000 千克 。
---
