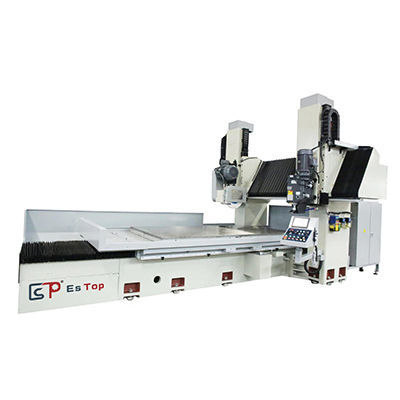

平面磨床 ETLS-1525NC用于零件加工带磁性板数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于零件加工
- 结构
- 带磁性板
- 操控类型
- NC, 数控, 数字
- 其他特性
- 高精度, 液压, 电机传动
- 主轴速度
最少: 0 rpm
(0 rad.min-1)最多: 1,500 rpm
(9,425 rad.min-1)- 轴间距离
620 mm, 630 mm
(24 in, 25 in)- X轴
2,200 mm, 2,700 mm
(86.61 in, 106.3 in)- Y轴
1,200 mm, 1,500 mm
(47.24 in, 59.06 in)- 砂轮直径
350 mm, 500 mm
(14 in, 20 in)- 机器质量
20,000 kg, 21,000 kg, 21,500 kg, 27,000 kg
(44,092.45 lb, 46,297.08 lb, 47,399.39 lb, 59,524.81 lb)
产品介绍
结构
运动
主轴与电机组
润滑
液压系统
控制系统（PNC型）
规格
- 采用经过回火处理的高强度球墨铸铁（HT300），保证双立柱机身的刚性、稳定性与耐用性。
- 固定横梁结构将梁与立柱一体化为坚固的门式结构，确保机床的整体刚性与对准精度。
运动
- 机床底座与工作台采用大型双V导轨，保证台面运动平稳并长期保持最佳对准。
- 磨头的纵向与垂直运动由高精度滚珠丝杆导向，并由Baldor交流伺服电机（PNC型）驱动，实现精确定位与微米级进给控制。
- 磨头在高密度强度钢（S55C）导轨上运动，配备超精密线性滚子轴承，提供稳定顺畅的横向移动与精确加工能力。
- 垂直磨头的角度由交流伺服电机通过蜗轮传动驱动，配备数值插补，角度精确到0.1°以实现快速角度成形研磨。
主轴与电机组
- 内部装配的筒夹式高精度主轴采用6个超精密CP4级角接触轴承，永久润滑以降低噪音、发热并保证高精度研削。
- 所有双立柱型号配备日本V3级高转矩主轴电机，经动平衡检测以在长时间运行后仍保持低噪音、低振动及高度稳定。
- V3级电机通过联轴器与主轴直接连接，以获得最大转矩传递并减少振动。
润滑
- 强制覆盖润滑（油自上而下流向下部导轨）避免润滑油脉动冲击，保证平稳运动。
- 润滑检测传感器在油压异常时会禁止台面运动以保护导轨。
液压系统
- 采用精密电气回路控制比例液压阀，实现精确的液压控制。
- 操作人员可通过控制面板直接调节工作台速度，以提高工作效率。
- 液压油箱温度由Habor冷却系统维持，稳定油温，保护液压系统部件在长时间运行中的性能。
控制系统（PNC型）
- 基于DSC的数控系统将大型机的所有功能与运动集成到一个面板中，便于集中操作。
- 数控系统在垂直进给和横向进给上均采用交流伺服电机，实现可重复的精密控制。
- 液晶屏显示与面板数字输入便于在各类磨削应用中的操作。
- 操作简便、界面友好，常规作业无需复杂编程。
规格
- 型号：ETLS-1525NC
- 主要设备：双头双立柱式平面与导轨磨床
- 电磁台面尺寸（x*y）：2000x1400/1500 mm 或 2500x1200/1500 mm
- 左右X轴行程：2200 mm 或 2700 mm
- 砂轮中心到台面最大距离：620 mm（变型：620/630 mm）
- 两柱间通过最大工件尺寸：1780 mm 或 1500/1930 mm
- 工作台最大承载能力：5500 kg 或 6000 kg
- 工作台进给速度：5–30 m/min
- 工作台T型槽规格：18x6 或 18x5 / 18x6 (mm × n)
- 表面磨头砂轮最大尺寸：500 × 203 × 50–75 mm
- 表面主轴电机：25 × 4 (HP × P)
- 表面砂轮转速（50 Hz）：1450 RPM
- 导轨磨头砂轮最大尺寸：350 × 127 × 40 mm
- 导轨头旋转角度：左90° / 右90°
- 导轨主轴电机：7.5 × 4 (HP × P)
- 正/反转（选件）：0–1500 RPM
- 机器高度（到顶部）：≈3500 mm 或 ≈3600 mm
- 占地（长 × 宽）：5950 × 4800 mm 或 6800 × 4800/5000 mm
- 重量：≈21000/21500 kg 或 ≈20000/27000 kg
