平面磨床 ETLS-1830NC
用于零件加工立柱CNC数控

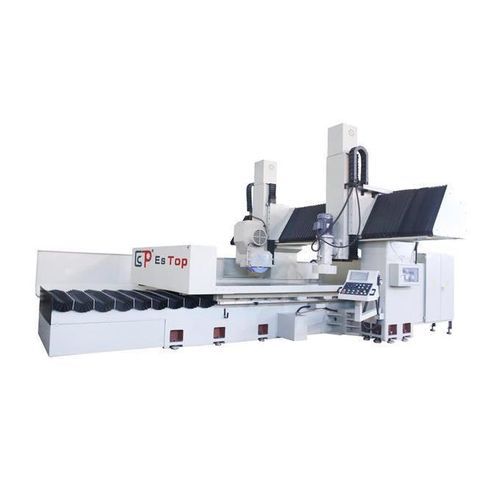

平面磨床 - ETLS-1830NC - ESTOPCNC - 用于零件加工 / 立柱 / CNC数控
平面磨床 - ETLS-1830NC - ESTOPCNC - 用于零件加工 / 立柱 / CNC数控
添加到我的收藏夹
添加到产品对比表

产品规格型号

类型
平面
应用
用于零件加工
结构
立柱
操控类型
CNC数控, NC, 数控
其他特性
双头
其他特性
高精度, 双
主轴速度

最多: 1,500 rpm
(9,425 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

轴间距离

1,500 mm, 2,410 mm
(59 in, 95 in)

X轴

3,000 mm
(118.11 in)

砂轮直径

350 mm
(14 in)

机器质量

24,000 kg, 28,000 kg, 33,500 kg, 34,500 kg
(52,910.94 lb, 61,729.43 lb, 73,854.86 lb, 76,059.48 lb)

产品介绍

产品概述结构运动主轴和电机组润滑液压系统规格表特征/技术参数
  • 型号:ETLS-1830NC
  • 主要项目:双头双柱式平面和导轨磨床;配置:120300/150300 和 180300/200300
  • 电磁工作台尺寸(x*y):3000x1200/1500 mm 或 3000x1800/2000 mm
  • 砂轮到工作台的最大中心距:620/630 mm
  • 双立柱通过最大工件尺寸:1500/1930 2410 mm
  • 工作台最大承重:6500 kg 或 7000 kg
  • 工作台进给速度:5-30 m/min
  • 工作台 T 型槽规格:18x4/18x6 或 18x6/18x8 (mm*n)
  • 表面砂轮尺寸(最大):500x203x50-75 mm
  • 表面主轴电机:25x4 HP*P
  • 表面砂轮转速(50Hz):1450 转/分
  • 滑动砂轮尺寸(最大): 350x127x40 mm
  • 滑道旋转角度:左 90° / 右 90°
  • 滑道主轴电机: 7.5x4 HP*P
  • 正/负旋转(选项)RPM:0-1500
  • 机床高度(移动至顶部高度): 3700 mm
  • 布局占地面积(长 x 宽):7600x4800 / 8500 毫米(长 x 宽):7600x4800 / 8500x5000 / 8620x5400 mm
  • 重量:≈24000/28000 kg 或 ≈33500/34500 kg
  • ---
