平面磨床 ETLS-250600NC
用于大型工件立柱磁力夹持

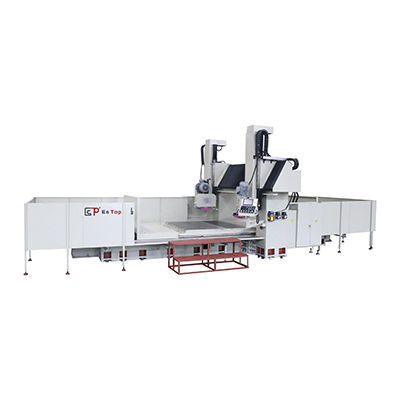

平面磨床 - ETLS-250600NC - ESTOPCNC - 用于大型工件 / 立柱 / 磁力夹持

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

平面

应用

用于大型工件

结构

移动台式, 立柱, 磁力夹持

操控类型

NC, 数字

其他特性

双头

其他特性

精准, 高精度, 液压, 双

主轴速度

最多: 1,500 rpm
(9,425 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

X轴

4,200 mm, 6,200 mm, 8,200 mm
(165.35 in, 244.09 in, 322.83 in)

砂轮直径

350 mm
(14 in)

机器质量

42,000 kg, 70,000 kg, 73,000 kg, 83,000 kg
(92,594.15 lb, 154,323.58 lb, 160,937.45 lb, 182,983.68 lb)

产品介绍

结构
采用经回火处理的高强度铸铁（HT300）作为机床床身和双立柱门型框架，保证机床刚性、稳定性及长期几何精度。固定横梁结构将横梁与立柱一体化，减少载荷下的变形。

运动
底座和工作台采用大型双V导轨，保证台面运行稳定并保持最佳对中。研头的垂直和纵向运动由高精度滚珠丝杠和Baldor交流伺服电机（PNC型）驱动，实现精确定位与微米级进给。横向行程在高密度S55C钢导轨上运行，配超精密线性滚子轴承，提供刚性和平稳的横向运动。垂直研头的角度由交流伺服通过蜗杆传动驱动，数值输入角度精度达0.1°，适用于精确角度磨削。

主轴与电机组
内部装配的卡式主轴采用6只超精密CP4角接触球轴承，永久润滑以实现低噪音、低热涨和长期高精度。双立柱机型配备日本品牌V3级高转矩主轴电机，动平衡良好，与主轴通过联轴器直联传动，以获得最大扭矩并降低振动。

润滑
强制覆盖润滑（从上至下流油）避免润滑油脉动冲击，保证运动平稳。监测传感器在润滑油压异常时会切断台面运动以保护导轨。

液压系统
采用精密电气回路控制比例液压阀。操作人员可通过控制面板直接调整工作台速度以提高效率。Habor冷却系统维持油箱温度，稳定长时间运行后的油温，保证研削精度并保护液压组件。

控制系统（PNC型）
基于DSC的数控系统将大型机床的所有功能和运动集成在同一控制面板上。垂直进给与横向进给均采用交流伺服驱动。带数字输入的LCD面板便于在各类研削工况下操作，界面友好，无需复杂编程即可使用。
