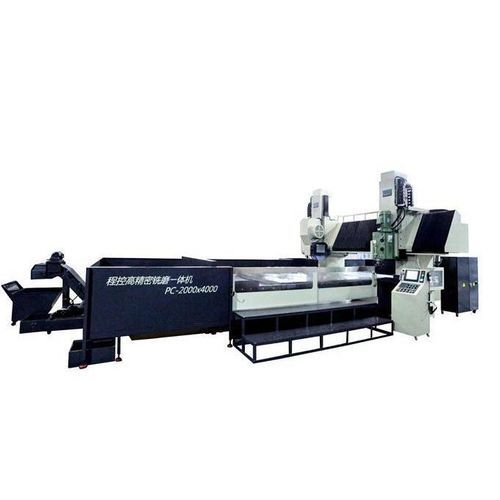

平面磨床 ETLS-200400NC用于大型工件立柱带磁性板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于大型工件
- 结构
- 移动台式, 立柱, 带磁性板
- 操控类型
- NC, 数控
- 其他特性
- 大型, 双头
- 其他特性
- 高精度, 重型, 双
- 主轴速度
最多: 1,500 rpm
(9,425 rad.min-1)最少: 0 rpm
(0 rad.min-1)- X轴
4,200 mm, 8,200 mm
(165.35 in, 322.83 in)- 机器质量
42,000 kg, 83,000 kg
(92,594.15 lb, 182,983.68 lb)
产品介绍
概述
ETLS-200400NC 双头双立柱型平面与导轨磨床，专为需要高刚性、稳定性和耐久性的重载磨削应用设计。集成双头、双立柱结构与导轨磨削功能，适用于大型工件加工。
结构
采用高强度铸铁（HT300）并经回火处理，以确保刚性、稳定性和耐用性。固定横梁结构将横梁与立柱融为一体的门式结构，保证机床整体刚性。
运动
机床底座及工作台导轨采用大型双V导轨，保证工作台运动平稳并维持最佳对准与衡平。研头的垂直和纵向行程由高精度级别滚珠丝杠导向，并由 Baldor 交流伺服电机（PNC 类型）驱动，实现精确定位与微米级进给。研头横向移动在高密度强度钢（S55C）上，配超精密级线性滚子轴承，确保横向刚性、平稳移动和精确切削。垂直研头的角度旋转由交流伺服电机经蜗杆传动驱动；可数值输入所需角度，精度可达0.1°，实现快速角度成形磨削。
主轴与电机组
高精度的内部组装卡式主轴组采用六个超精密 CP4 级角接触球轴承，永久润滑密封以降低噪音、减少升温并保持高精度。采用日本品牌 V3 级高转矩主轴电机，经过动平衡检测；通过联轴器与主轴一体化直传，获得最大扭矩并降低振动。
润滑
强制覆盖润滑（油自上而下流经机床底座导轨）可避免润滑油脉动带来的冲击，保证运动平稳。当润滑油压力异常时，检测传感器将禁用工作台移动以保护导轨。
液压系统
采用精密电路控制比例液压阀。操作人员可通过控制面板直接调节工作台速度以提高工作效率。液压油箱温度由 Habor 冷却系统维持，以在长时间运行后稳定油温，保证磨削精度并保护液压系统部件。
控制系统（PNC 型）
基于 DSC 的数控系统将所有功能与运动集成在同一控制面板上。数控在垂直进给和横向进给均采用交流伺服电机。面板上的 LCD 显示与数字输入便于在各种磨削应用中操作。系统设计便于操作、用户友好，无需复杂编程即可上手。
技术参数
ETLS-200400NC 双头双立柱型平面与导轨磨床，专为需要高刚性、稳定性和耐久性的重载磨削应用设计。集成双头、双立柱结构与导轨磨削功能，适用于大型工件加工。
结构
采用高强度铸铁（HT300）并经回火处理，以确保刚性、稳定性和耐用性。固定横梁结构将横梁与立柱融为一体的门式结构，保证机床整体刚性。
运动
机床底座及工作台导轨采用大型双V导轨，保证工作台运动平稳并维持最佳对准与衡平。研头的垂直和纵向行程由高精度级别滚珠丝杠导向，并由 Baldor 交流伺服电机（PNC 类型）驱动，实现精确定位与微米级进给。研头横向移动在高密度强度钢（S55C）上，配超精密级线性滚子轴承，确保横向刚性、平稳移动和精确切削。垂直研头的角度旋转由交流伺服电机经蜗杆传动驱动；可数值输入所需角度，精度可达0.1°，实现快速角度成形磨削。
主轴与电机组
高精度的内部组装卡式主轴组采用六个超精密 CP4 级角接触球轴承，永久润滑密封以降低噪音、减少升温并保持高精度。采用日本品牌 V3 级高转矩主轴电机，经过动平衡检测；通过联轴器与主轴一体化直传，获得最大扭矩并降低振动。
润滑
强制覆盖润滑（油自上而下流经机床底座导轨）可避免润滑油脉动带来的冲击，保证运动平稳。当润滑油压力异常时，检测传感器将禁用工作台移动以保护导轨。
液压系统
采用精密电路控制比例液压阀。操作人员可通过控制面板直接调节工作台速度以提高工作效率。液压油箱温度由 Habor 冷却系统维持，以在长时间运行后稳定油温，保证磨削精度并保护液压系统部件。
控制系统（PNC 型）
基于 DSC 的数控系统将所有功能与运动集成在同一控制面板上。数控在垂直进给和横向进给均采用交流伺服电机。面板上的 LCD 显示与数字输入便于在各种磨削应用中操作。系统设计便于操作、用户友好，无需复杂编程即可上手。
技术参数
- 主要项目：双头双立柱型平面与导轨磨床
- 型号变体 / 单位：200400 / 250600 ; 200800 / 250800
- 电磁台面尺寸 (x*y)：4000/6000 x 2000/2500 ; 8000 x 2000/2500
- 左右 X 轴行程：4200 / 6200 ; 8200
- 砂轮中心至工作台最大距离：650 mm
- 两立柱通过最大工件尺寸 (mm)：2560 / 3060
- 工作台最大承载能力：8000 / 9000 kg ; 10000 kg
- 工作台进给速度：5-30 m/min
- 工作台 T 槽规格：18 x 8 / 18 x 10 (mm * n)
- 平面研头 - 砂轮最大尺寸：OD500 x 203 x 50-75 mm
- 平面研头 - 主轴电机 (HP*P)：25 x 4
- 平面研头 - (50Hz) 砂轮转速：1450 RPM
- 导轨研头 - 砂轮最大尺寸：350 x 127 x 40 mm
- 导轨研头 - 旋转角度：左 90°，右 90°
- 导轨研头 - 主轴电机 (HP*P)：7.5 x 4
- 导轨研头 - 正反转（选项）RPM：0-1500
- 机器高度（升到顶高度）：≈3500 / 3900 mm
- 占地尺寸 (L x W)：12000 / 15000 x 5000 mm ; 18100 x 5000 mm
- 重量：≈42000 / 70000 kg ; ≈73000 / 83000 kg
