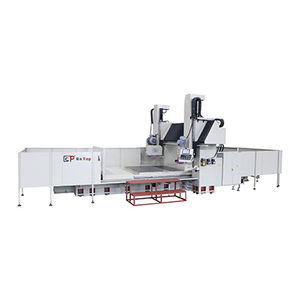

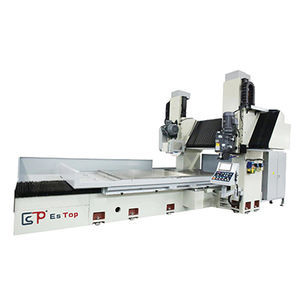

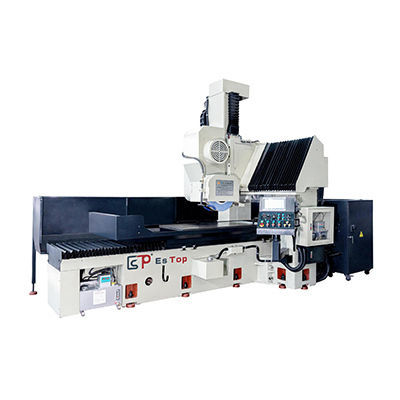

平面磨床 ETLD-60150NC

用于零件加工龙门式磁力夹持

概述
CNC门式平面磨床 ETLD-60150NC（类似Chevalier）。可选型号：ETLD-60150、ETLD-60200。为大尺寸、大重量工件的平面磨削而设计，适用于工业生产场景。配置刚性双立柱门式结构、电磁工作台和多台主轴电机，确保稳定且精确的材料去除。

技术参数（主要规格）

• 型号：ETLD-60150 / ETLD-60200
• 电磁工作台尺寸（长×宽）：1500×600 mm（ETLD-60150）；2000×600 mm（ETLD-60200）
• X轴行程（左右）：1700 mm（ETLD-60150）；2200 mm（ETLD-60200）
• 砂轮中心到工作台最大距离：570 mm
• 两立柱通过的最大工件宽度：1000 mm
• 工作台最大承载能力：5000 kg
• 工作台进给速度：5–30 m/min
• 工作台T型槽：18×3 mm
• 砂轮最大尺寸：500×203×50–75 mm
• 主轴电机：20×4 HP
• 砂轮转速（50Hz/60Hz）：1450 RPM
• 机床高度（到顶端）：≈3200 mm
• 占地尺寸（长×宽）：4450×2450 mm（ETLD-60150）；5450×2450 mm（ETLD-60200）
• 参考重量：≈8800 kg（ETLD-60150）；≈9200 kg（ETLD-60200）

应用与优势

• 用于大型、重型零件的平面磨削，适用于生产与工装制造
• 电磁工作台可为铁磁性工件提供可靠夹紧
• 双立柱门式结构提高刚性并保证重复平面度
• 适用于重型机械加工车间、航空航天零部件及一般工业车间
