5轴加工中心 SBZ 125/85

通用用于钢材用于PVC

产品概述

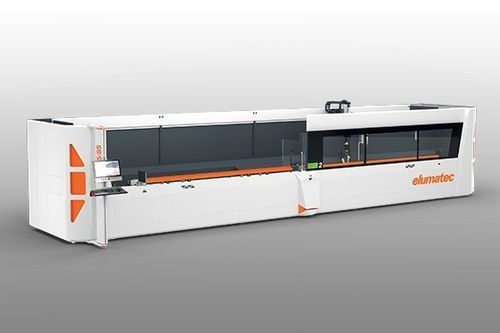

SBZ 125/85 是一台封闭机舱的型材加工中心，5 轴，工作长度 8 m。其动态摆动（往复）运行支持并行上料与铣削，可替代两台较小设备。适用于铝型材、PVC 和薄壁钢型材，加工时注重缩短换装时间、改善操作通道与人体工程学。

主要特性

• 新型换刀技术：更快的换刀时间与更大容量的线性刀库，扩大可用工作区。
• 符合人体工程学的夹持系统：Y 轴可调夹具与自动夹具定位，实现免工具的快速宽度与截面转换。
• 动态摆动运行：并行送料与加工，提高产能并可加工超出机中心的长件。
• 集成安全与访问控制：可编程三区划激光扫描器和用于摆动模式的可拆卸中央防护。
• 高性能主轴与工具接口：S1 7 kW，最高 20,000 rpm；刀柄规格 HSK 63F；刀库容量可达 12 把刀。

选件与附件

• 可选排屑输送机，用于自动排出粗大切屑和型材段。
• 可选附加夹具（最多 12 个）及定制夹持配置。
• 控制与测量升级（面板电脑升级、长度测量、条码扫描）及工业 4.0 互联能力。

技术参数（节选）
布局 / 尺寸：SBZ 125/85
总长 (A) (mm)：约 11.350
不含控制面板深度 (B) (mm)：约 2.330
含控制面板总深度 (C) (mm)：约 3.170
高度 (mm)：约 2.350
重量 (kg)：约 3.800
工作台面高度 (mm)：980

轴行程：
X 轴 (mm)：9.007
Y 轴 (mm)：1.038
Z 轴 (mm)：555
A 轴：-120° / +120°
C 轴：-220° / +220°

主轴：
S1 最大功率 (kW)：7
最高转速 (rpm)：20.000
刀柄锥度：HSK 63F

运行模式：
整件全长加工：包含
左右止挡摆动（Pendulum）运行：包含

自动刀库：
类型：线性换刀器
刀库自动移动：包含
刀库最大刀具数：12

工件夹紧：
夹具自动定位：包含
标准夹具数量：8（最大 12）

可加工面：5（前/上/后/端面）

工作区（mm）— 单件模式：A = 135；X1 = 8.245；Y1 = 300；Z1 = 203；X2 = 8.245；Y2 = 207；Z2 = 203 — 摆动模式：A = 135；X1 = 3.100；Y1 = 300；Z1 = 203；X2 = 3.100；Y2 = 207；Z2 = 203

使用 Ø 300 mm 刀片时可加工型材长度：单件模式 = 8.245 mm；摆动模式 = 2.295 mm
