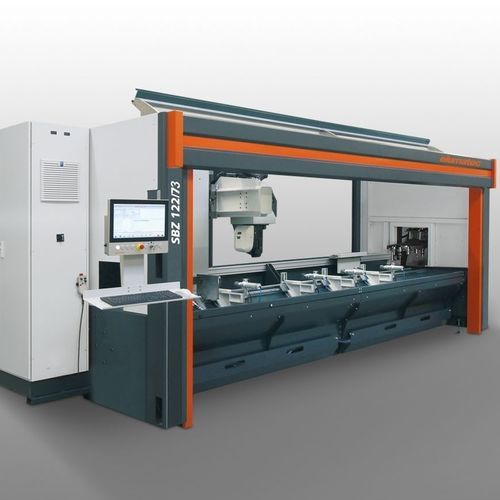

4轴加工中心 SBZ 122/73卧式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 卧式
- 加工材料
- 用于钢材, 用于铝, 用于PVC
- 结构
- 倾斜台面式
- 主轴头
- HSKF63
- 工具数量
- 12工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 应用
- 用于铝材工业, 用于PVC门窗型材, 钢铁行业
- 其他特性
- 高性能, 气动夹固, 单头
- X轴
4,176 mm
(164.41 in)- Y轴
1,040 mm
(40.94 in)- Z轴
540 mm
(21.26 in)- 转速
最多: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
7 kW
(9.52 hp)- 总重量
3,800 kg
(8,377.57 lb)- 整体长度
7,643 mm
(300.9 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
产品概述
机器配置
可选项
技术参数
- 用于铝型材、PVC 及薄壁钢型材的固定棒材经济加工的型材加工中心
- 在型材条固定的情况下进行铣削、钻孔和攻丝，以保护型材表面
- A 轴可连续调节 −120° 至 +120°，并具备自动夹具定位以避免碰撞
- 加工单元动态定位速度高达 120 m/min，采用高性能伺服驱动
- 现代 4 轴控制器，绝对编码器系统（无需回原点），面板 PC 上运行 eluCam
- 通过中间回路耦合提高能效，配备不间断电源（UPS）以保证供电稳定
- 12 位自动换刀库，HSK-F63 刀具接口，水冷 7 kW S1 主轴（最高 20,000 rpm）
- 倾斜工作台提升人体工学，带操作防护罩并支持远程维护
机器配置
- 水冷铣削主轴 7 kW, S1
- 操作人员防护舱
- 四个水平气动材料夹紧装置（标准）
- 材料挡块（左侧）
- 刀具夹持 HSK-F63
- 切屑收集盘
- 最小量润滑系统和高性能切削液
- 手持操作终端和深度测量器
- 18.5" 面板电脑（i5），USB 与网络接口
可选项
- 刀具与额外刀柄
- 用于超长加工的附加挡块（左）和带第二夹紧回路的右侧参考挡块
- 用于控制柜的 Green Line 冷却装置以降低能耗
- 条码扫描器及可选全封闭防护舱带额外隔音
- 标准四夹具，可扩展至八夹具，双重夹紧与防碰撞优化夹紧单元
- 21.6" 面板电脑（i7）、记事夹、隔音罩、无线测量传感器
技术参数
- 型号: SBZ 122/73
- 最大加工长度（不含端面加工）: 4,050 mm
- X 行程: 4,176 mm, Vmax 120 m/min
- Y 行程: 1,040 mm, Vmax 60 m/min
- Z 行程: 540 mm, Vmax 30 m/min
- 加工方向: 3（上、后、前）
- 定位精度: ±0.1 mm
- 主轴: 7 kW S1（水冷），最高 20,000 rpm；刀具接口 HSK-F63
- 换刀: 自动，12 刀位
- 夹具定位: 自动；标准夹具: Basic（带线性导轨）
- 软件: eluCam（Windows）
- 压缩空气: >7 bar
- 电源: 400 V, 3~, 50 Hz, 25 A
- 空气消耗: 约 185 l/min（喷雾时）
- 外形尺寸（长 x 深 x 高）: 7,643 mm x 2,171 mm x 3,000 mm
- 重量: 约 3,800 kg
