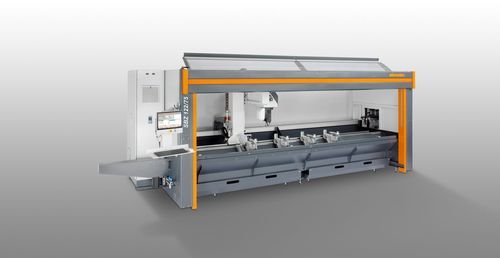

多功能切割和加工中心 SBZ 122/75CNC数控用于铝制型材用于 PVC 型材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- CNC数控, 多功能
- 加工材料
- 用于 PVC 型材, 用于铝制型材
产品介绍
产品描述
机床配置
选件
技术参数
- 为铝型材、PVC 和薄壁钢型材的经济高效加工而设计
- 铣削、钻孔、攻丝等所有工序在型材杆静止时完成，以保护型材表面
- A 轴可连续定位 -120° 至 +120°，C 轴可连续定位 -220° 至 +220°；五轴可通过 RTCP 同步运动
- 夹具自动定位并具备自动识别功能以防止碰撞
- 采用动态伺服驱动，加工单元定位速度可达 120 m/min
- 攻丝无需补偿夹头；A/C 轴的二轴组件可装配直径 180 mm 的锯片
- 倾斜床身符合人体工程学、先进的 5 轴控制器及绝对旋转编码器（无需回原点）
- Power-Torque 铣削主轴，封闭速度控制以实现短启动/制动时间；低耗能并通过直流联结提高能效
- Windows 操作系统的 18.5" 面板 PC（i5）、操作面板上的 eluCam 编程及远程在线维护
- 不间断电源（UPS）及认证的驱动集成安全功能
机床配置
- 水冷铣削主轴 7 kW, S1
- 夹具自主定位与自动识别
- 操作人员防护罩和四个水平气动夹紧装置
- 左侧材料止挡
- 工具接口 HSK-F63，自动刀库 12 位（不含刀具）
- 切屑托盘、最小量润滑系统和高性能切削液
- 手持操作终端与深度规
选件
- 刀具与刀具夹
- 180 mm 锯片
- 双侧长度测量及超长加工左侧附加止挡
- 用于超长工件定位的右侧材料参考止挡
- 控制柜用低能耗 Green Line 冷却单元
- 条码扫描仪及可选的全封闭防护罩
- 标准四夹，可扩展至八夹；双重夹紧及其它附件可定制
- 21.6" 面板 PC（i7）、便签架、隔音罩、抗碰撞优化夹紧装置
技术参数
- 型号：SBZ 122/75
- 无端面加工最大加工长度：3,851 mm
- 含端面加工最大加工长度：3,525 mm
- X 轴行程：4,176 mm，Vmax 120 m/min
- Y 轴行程：1,040 mm，Vmax 60 m/min
- Z 轴行程：540 mm，Vmax 30 m/min
- 加工方向：5（上、后、前、左、右）
- 定位精度：±0.1 mm
- 铣刀主轴转速：最高 20,000 rpm；主轴功率：7 kW, S1（水冷）
- 刀柄：HSK-F63；刀具更换：自动；刀库位置：12
- 圆盘铣刀直径：120 mm；锯片直径：180 mm；刀具长度最大：150 mm
- 夹具定位：自主；夹具：Premium（带线性导轨）
- 软件：eluCam；压缩空气：>7 bar
- 电源：400 V, 3~, 50 Hz, 25 A；空气消耗约 185 l/min（喷雾时）
- 外形尺寸（长×深×高）：7,643 × 2,171 × 3,000 mm；重量约 3,800 kg
