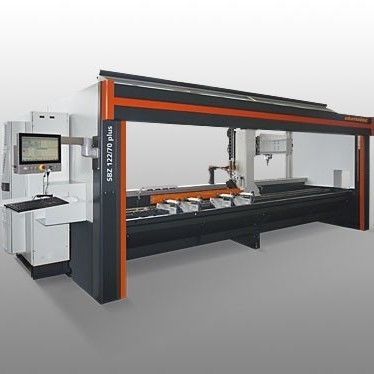

3轴加工中心 SBZ 122/70 Plus卧式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 加工材料
- 用于钢材, 用于铝, 用于PVC
- 结构
- 倾斜台面式
- 主轴头
- HSKF63
- 相关功能
- 铣削, 钻孔, 攻丝
- 应用
- 用于铝制型材
- 其他特性
- 高性能, 可自动更换工具, 控制台式
- X轴
4,295 mm
(169.09 in)- Y轴
910 mm
(35.83 in)- Z轴
475 mm
(18.7 in)- 转速
最多: 24,000 rpm
(150,796 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
8 kW
(10.88 hp)- 总重量
2,900 kg
(6,393.41 lb)- 整体长度
3,592 mm
(141.4 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
概述
机器配置
选项
技术参数
技术规格
- 用于经济高效地加工铝、PVC和薄壁钢型材，型材在加工时保持静止以保护型材表面。
- 铣削、钻孔和攻丝在型材静止状态下完成；攻丝可在无补偿卡盘的情况下进行。
- 智能控制技术与先进的三轴控制器提升加工效果并降低能耗。
- 动态伺服驱动实现加工单元最高60 m/min的快速定位；绝对编码器系统无需轴参考回归。
- 自动夹具识别与定位可防止碰撞；倾斜床身提高操作的人机工程学性。
- Power-Torque 空冷铣削主轴 8 kW（S1），最高24,000 rpm，闭环转速控制；刀具接口 HSK-F63；自动换刀器 4 位（可扩展）。
- 不间断电源（UPS）、Windows 操作系统、15.6" 面板电脑（i3）含 USB 与网络接口；eluCam 支持运行中程序录入；支持远程在线维护。
机器配置
- 空冷 8 kW S1 铣削主轴。
- 操作人员防护罩。
- 四个水平气动工件夹紧装置（标准）。
- 工件止挡（左侧）。
- 刀柄 HSK-F63；最小量润滑系统；高性能切削液。
- 手持操作终端；深度计。
选项
- 附加刀具及刀柄。
- 最多可装四把标准刀具的自动换刀器，或用于角度头的自动换刀器；HSK-F63 两刀位旋转角度头。
- 控制柜 Green-Line 冷却装置（节能）；条码扫描仪；可选全封闭防护罩。
- 标配四个夹具，可扩展至八个；用于超长件加工的左右材料参考止挡。
- 两侧长度测量；双重夹紧及其他附件可按需定制；更大面板电脑（18.5" i5、21.6" i7）；隔音罩；切屑托盘。
技术参数
- 型号：SBZ 122/70 Plus
- 不含端面加工的最大加工长度：4150 mm
- 含端面加工（可选）的最大加工长度：4000 mm
- X 轴行程：4295 mm，Vmax 60 m/min
- Y 轴行程：910 mm，Vmax 45 m/min
- Z 轴行程：475 mm，Vmax 60 m/min
- 定位精度：±0.1 mm
- 铣削主轴转速：最高24,000 rpm；功率：8 kW S1（空冷）
- 刀具接口：HSK-F63；自动换刀（4 位，最大16 位）
- 圆盘铣刀直径：100 mm；刀具最大长度：150 mm
- 压缩空气：> 7 bar；电源：400 V，3~，50 Hz，25 A
- 空气消耗约 185 l/min（喷雾时）
- 机器尺寸（长×深×高）：6592 × 2171 × 3000 mm；重量约 2900 kg
技术规格
- 应用：用于铝、PVC 及薄壁钢的棒材/型材加工
- 自动夹具识别与定位；智能控制以提高能效
- 软件：eluCam
- 配备 UPS，支持远程维护
