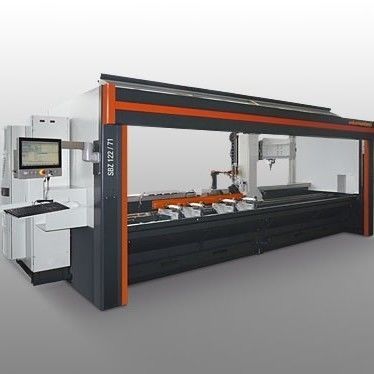

3轴CNC加工中心 SBZ 122/71卧式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 加工材料
- 用于钢材, 用于铝, 用于PVC
- 主轴头
- HSKF63
- 工具数量
- 16工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 应用
- 用于铝制型材
- 其他特性
- 高性能, 可自动更换工具, 电动控制
- X轴
4,295 mm
(169.09 in)- Y轴
910 mm
(35.83 in)- Z轴
475 mm
(18.7 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
8 kW
(10.88 hp)- 总重量
2,900 kg
(6,393.41 lb)- 整体长度
6,592 mm
(259.5 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
产品概述
机器配置
可选项
技术参数
SBZ 122/71
- 为铝型材、PVC 和薄壁钢型材的经济合理加工而设计
- 铣削、钻孔和攻丝在型材保持静止的情况下进行，以保护型材表面
- 主轴内置回转单元，角度头可设为 0° / -90° / -180° / -270°
- 智能控制提升加工结果并降低能耗
- 动态伺服驱动使 X 轴快速定位可达 120 m/min
- 自动夹具识别与定位以防止碰撞；可在无补偿夹头下攻丝
- 带四工位刀库的自动换刀装置；角度头专用换刀；刀具接口 HSK-F63
- 18.5英寸面板电脑（Windows，i5）；eluCam 简化程序录入；远程在线维护；含 UPS
机器配置
- 风冷 8 kW S1 铣削主轴（带反馈）
- 操作人员防护罩及驱动集成安全功能
- 四个水平气动工件夹具（标准），可扩展至八个
- 左侧材料挡块（可选右侧挡块用于超长加工）
- HSK-F63 可旋转角度头（双刀位）；刀具接口 HSK-F63
- 切屑托盘、最小量润滑系统和高性能切削液
- 手持操作终端与深度规
可选项
- 额外刀具与刀具夹持
- 最多 4 把标准刀具的自动换刀或角度头专用换刀
- 21.6英寸面板电脑（i7）、条码扫描器、便签夹
- 用于控制柜的 Green Line 冷却单元；可选全封闭安全防护罩
- 双侧长度测量、双重夹紧及其它按需配件
技术参数
SBZ 122/71
- 最大加工长度（无端面加工）：4,150 mm
- 最大加工长度（含端面加工）：4,000 mm
- X / Y / Z 行程：4,295 mm / 910 mm / 475 mm（最高速度 X 120 / Y 60 / Z 50 m/min）
- 加工方向：5（上、后、前、左、右）
- 定位精度：±0.1 mm
- 铣削主轴：8 kW S1，最高 24,000 rpm（风冷）；刀具接口 HSK-F63
- 刀库位置：4（最大 16）；自动换刀
- 盘铣刀直径：120 mm；刀具最大长度：150 mm
- 压缩空气：> 7 bar；喷雾时空气消耗约 185 l/min
- 电源：400 V，3~, 50 Hz，25 A
- 外形尺寸（L x D x H）：6,592 x 2,171 x 3,000 mm；重量约 2,900 kg
