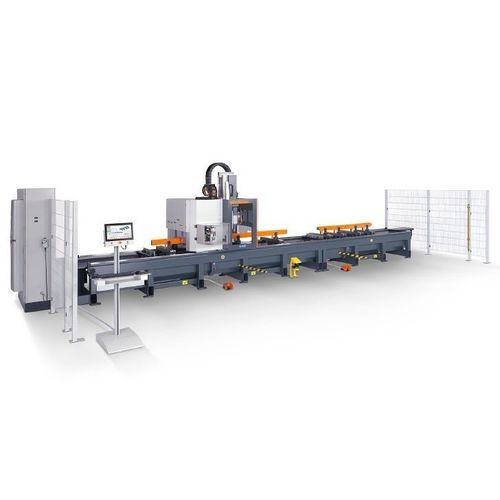

4轴加工中心 SBZ 140用于钢材用于铝HSKF63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 加工材料
- 用于钢材, 用于铝
- 主轴头
- HSKF63
- 工具数量
- 8工具, 16工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 应用
- 用于铝制型材
- 其他特性
- 高速, 高性能, 换刀
- X轴
最多: 9,820 mm
(386.61 in)最少: 4,320 mm
(170.08 in)- Y轴
845 mm
(33.27 in)- Z轴
620 mm
(24.41 in)- 转速
最多: 24,000 rpm
(150,796 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
11 kW
(14.96 hp)- 总重量
5,000 kg, 7,400 kg, 8,200 kg
(11,023.11 lb, 16,314.21 lb, 18,077.91 lb)
产品介绍
概述
加工长度
SBZ 140 – 4.2 m
SBZ 140 – 7.6 m
SBZ 140 – 9.7 m
选项
技术参数
- 4轴型材加工中心，适用于铝型材和薄壁钢型材的经济加工
- 标配风冷刀库主轴；可选水冷主轴
- 铣削、钻孔、攻丝等所有工序均在型材固定状态下进行，以保护型材表面
- 刀具角度可在-90°至+90°连续调节，便于灵活加工
- 带绝对测量系统的自动夹紧件定位
- 车载刀具仓缩短换刀时间（标准8工位）
- 可选最多两台旋转角度头（每台配两把刀），用于双条和端面加工（0°–90°–180°–270°）
- 可选两独立工作区用于穿梭加工；操作侧设激光扫描仪以保护作业区域
- 4轴控制器，18.5"彩色显示，USB与网络接口；Windows；eluCam
加工长度
SBZ 140 – 4.2 m
- 端面加工时最大加工长度：4,200 mm
- 无端面加工时最大加工长度：4,320 mm
SBZ 140 – 7.6 m
- 端面加工时最大加工长度：7,600 mm
- 无端面加工时最大加工长度：7,720 mm
SBZ 140 – 9.7 m
- 端面加工时最大加工长度：9,700 mm
- 无端面加工时最大加工长度：9,820 mm
选项
- 两区穿梭加工（摆动式加工）
- 两侧自动长度测量
- 双条加工夹紧装置
- 条码/型材码扫描仪
- 固定刀库（16工位）可选
- 角度头或锯头的车载换刀器
- 角度铣头与锯头
- 刀具刀柄、夹头、夹具和刀具
- 用于生产管理的 eluCad 软件
技术参数
- 型号：SBZ 140
- 最大加工长度（无端面加工）：4,320 / 7,720 / 9,820 mm
- 最大加工长度（含端面加工）：4,200 / 7,600 / 9,700 mm
- X轴行程：4,320 / 7,720 / 9,820 mm（可按需定制其他长度），Vmax 63 m/min
- Y轴行程：845 mm，Vmax 60 m/min
- Z轴行程：620 mm，Vmax 60 m/min
- A轴回转范围：-90° / 0° / +90°
- 主轴转速：最高 24,000 rpm
- 主轴功率：11 kW S1
- 刀具接头：HSK-63F
- 换刀方式：车载刀库 8 位（可按需扩展）
- 角度头：最多2台（可选）
- 圆盘铣刀直径：120 mm；锯片直径：180 mm
- 夹具：4 / 8 / 12（最大16），自动定位
- 压缩空气：> 7 bar
- 电源：400 V、3~, 50 Hz、63 A
- 空气消耗：喷雾时约 180 l/min
- 整体长度约：7,700 / 11,240 / 13,390 mm；深度约 3,400 mm；高度约 2,950 mm
- 重量约：5,000 / 7,400 / 8,200 kg
