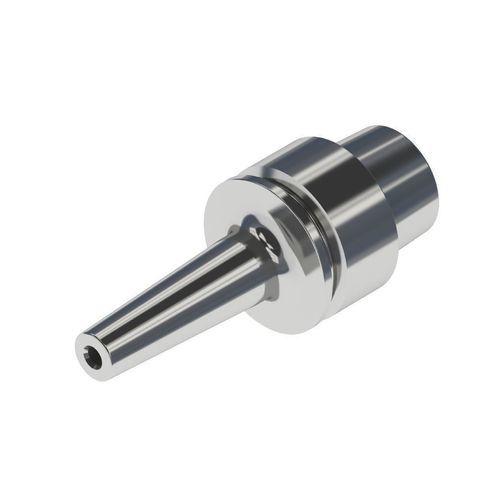

HSK刀柄

套箍式用于加工平衡

产品概述

• 高动态平衡：25,000 rpm 时达到 G2.5；60,000 rpm 时达到 G1.0
• 高精度：加长设计；刀柄跳动 ≤0.001 mm；4×D 时跳动精度 ≤0.003 mm
• 高夹持力：夹持力高达 DIN 标准的 2 倍
• 耐腐蚀/耐磨/防锈：特殊表面处理
• 热处理后无变形的高精度：热处理后精加工键槽
• 耐久性：配合 Conprofe Shrink-Fit Machine 可达 3000 次夹持寿命

工作原理
夹持通过热膨胀和收缩实现。使用 Shrink-Fit 装置对刀柄加热，内孔扩张时插入刀具，冷却后刀柄收缩从而紧固刀具。
系统直接夹持切削刀具，无需使用夹头或螺母等机械连接件，因而非常适合要求高精度、动态平衡和夹持刚性的高速加工场景。

应用案例
适用于航空、半导体、医疗及其他工业加工领域的各类切削刀具夹持。

技术参数
Item (Unit: mm) | Standard Type | Slim Type
夹持直径 d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
最小夹持长度 E | 15-48 | 15-42
最大夹持长度 H | 40-95 | 45-95

特性 / 技术规格

• 夹持直径 (d)：Standard 4-20 mm；Slim 4-12 mm
• D：Standard 15-44 mm；Slim 10-18 mm
• D1：Standard 20-53 mm；Slim 14-30 mm
• L（长度）：Standard 60-160 mm；Slim 65-120 mm
• 最小夹持长度 (E)：Standard 15-48 mm；Slim 15-42 mm
• 最大夹持长度 (H)：Standard 40-95 mm；Slim 45-95 mm
• 动态平衡：25,000 rpm 时 G2.5；60,000 rpm 时 G1.0
• 跳动：刀柄跳动 ≤0.001 mm；4×D 时精度 ≤0.003 mm
• 夹持力：高达 DIN 标准的 2 倍
• 材料 / 处理：特殊合金钢；为耐腐蚀、耐磨、抗锈蚀的特殊表面处理
• 耐久性：配合 Conprofe Shrink-Fit Machine 可达 3000 次夹持
