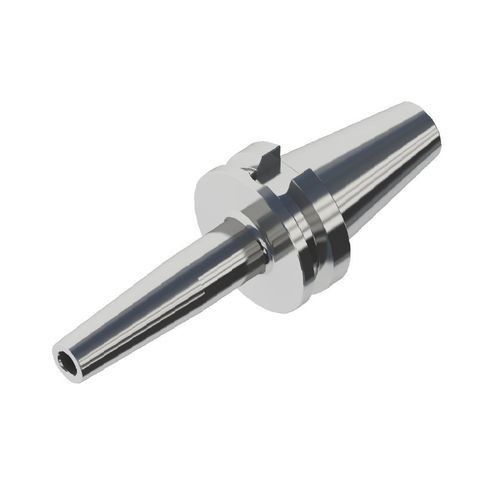

BT刀柄

套箍式用于加工精密机械

产品概述

• 高动态平衡：25,000 rpm 达到 G2.5；60,000 rpm 达到 G1.0
• 高精度：加长设计；刀柄跳动 0.001 mm；4×D 处跳动精度≤0.003 mm
• 高夹持力：约为 DIN 标准的 2 倍
• 表面处理：防腐、耐磨、防锈
• 耐用性：与 Conprofe Shrink-Fit Machine 配合可达约 3000 次夹持

工作原理
基于热膨胀原理夹持刀具：用 Shrink-Fit 加热装置加热 BT Series 刀柄，内孔膨胀时插入刀具，冷却后刀柄收缩形成紧固的过盈配合，无需刀套或螺母等机械连接件。非常适用于需要高精度、高动态平衡和夹持刚性的高速加工。

应用场景
适用于航空航天、半导体、医疗及其他精密制造行业的各类切削刀具夹持。

技术参数

• 夹持直径 d：标准 4–20 mm；Slim 4–20 mm
• D：标准 15–33 mm；Slim 10–27 mm
• D1：标准 20–51 mm；Slim 14–33 mm
• L（长度）：标准 80–160 mm；Slim 90 mm
• 最小插入长度 E：标准 15–42 mm；Slim 15–47 mm
• 最大插入长度 H：标准 60–210 mm；Slim 65–110 mm
• 动态平衡：G2.5 @25,000 rpm；G1.0 @60,000 rpm
• 跳动：刀柄跳动 0.001 mm；4×D 处跳动精度≤0.003 mm
• 夹持力：约为 DIN 标准的 2 倍

规格

• 材质：合金钢，精密加工
• 表面：特殊防腐/耐磨处理
• 估算夹持次数：与 Conprofe Shrink-Fit Machine 配合可达约 3000 次
