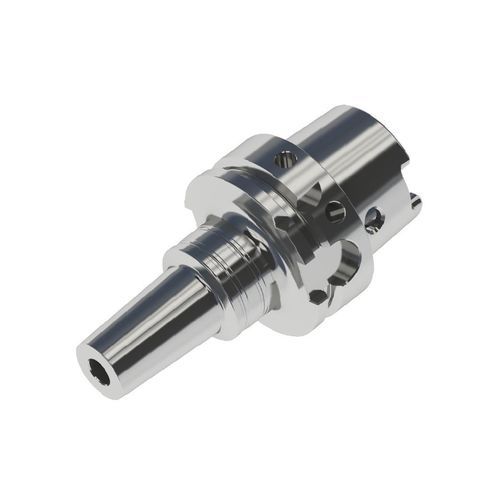

HSK刀柄

套箍式用于加工平衡

产品概述

• 高动态平衡：25,000 rpm 达到 G2.5；60,000 rpm 达到 G1.0
• 高精度：加长设计；刀柄跳动 ≤0.001 mm；4×D 条件下跳动精度 ≤0.003 mm
• 高夹持力：可达 DIN 标准的 2 倍
• 表面处理：防腐蚀、耐磨、抗锈
• 热处理后进行键槽精加工以避免变形
• 耐用夹持次数：特殊合金钢配合 Conprofe Shrink-Fit 机可达 3000 次

工作原理
采用热膨胀与收缩原理夹持：用 Shrink-Fit 加热装置加热刀柄，在内孔扩张时插入刀具，冷却后刀柄收缩直接夹紧刀具，无需夹头或螺母等机械连接件。适用于要求高精度、动态平衡和夹持刚性的高速加工。

应用案例
适用于航空、半导体、医疗及其他工业领域中各种切削工具的夹持。

技术参数

• 夹持直径 d：4–10 mm（Standard / Ultra Slim）
• D：10–22 mm（Standard）/ 7–13 mm（Ultra Slim）
• D1：25–42 mm（Standard）/ 25–36 mm（Ultra Slim）
• L：85–180 mm
• M：42–67 mm（Standard）/ 42–97 mm（Ultra Slim）
• 最小夹持长度 E：12–30 mm
• 壁厚 t：3–6 mm（Standard）/ 1.5 mm（Ultra Slim）

特性 / 技术规格

• 系列：HSK Series
• 材质：不锈钢（Standard）
• 动态平衡：25,000 rpm G2.5；60,000 rpm G1.0
• 跳动：刀柄跳动 ≤0.001 mm；4×D 条件下跳动精度 ≤0.003 mm
• 夹持力：可达 DIN 标准的 2 倍
• 表面处理：防腐蚀、耐磨、抗锈
• 热处理工艺：热处理后对键槽进行精加工以避免变形
• 夹持次数：特殊合金钢与 Conprofe Shrink-Fit 机配合可达 3000 次
