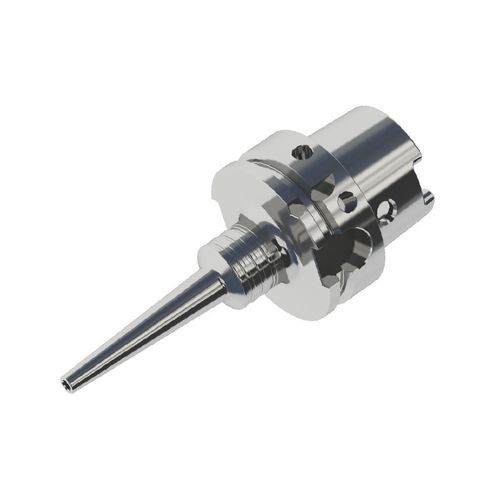

HSK刀柄

套箍式铣削用于加工

概述

• 高动态平衡：25,000 rpm 平衡至 G2.5；60,000 rpm 平衡至 G1.0
• 高精度：加长设计；刀柄径向跳动 ≤ 0.001 mm；在 4×D 处跳动精度 ≤ 0.003 mm
• 高夹持力：夹持力可达 DIN 标准的 2 倍
• 耐腐蚀/耐磨/防锈：特殊表面处理
• 热处理后无变形：键槽在热处理后精加工
• 夹持寿命长：与 Conprofe Shrink-Fit Machine 配合使用时，特殊合金钢可达 3000 次夹持

工作原理
通过热膨胀与收缩原理实现夹持。使用 Shrink-Fit 加热刀柄，在内孔膨胀时插入刀具，冷却后刀柄收缩，从而直接夹紧刀具，无需夹头或螺母等机械连接件。该原理适用于要求高精度、动态平衡和夹持刚性的高速加工。

应用案例
适用于航空、半导体、医疗及其他工业领域中各种切削刀具的夹持。

技术参数

• 单位：mm
• 夹持直径 d：标准型 4–10 | 超薄型 4–10
• D：标准型 10–22 | 超薄型 7–13
• D1：标准型 25–42 | 超薄型 25–36
• L（长度）：85–180（两种类型）
• M：标准型 42–67 | 超薄型 42–97
• 最小夹持长度 E：12–30（两种类型）
• 壁厚 t：标准型 3–6 | 超薄型 1.5

特性/技术规格

• 系列：HSK Series
• 材料选项：不锈钢（超薄型）
• 平衡：25,000 rpm 时 G2.5；60,000 rpm 时 G1.0
• 跳动：刀柄跳动 ≤ 0.001 mm；4×D 处精度 ≤ 0.003 mm
• 夹持力：最高可达 DIN 标准的 2 倍
• 表面：特殊处理以提高耐腐蚀、耐磨和防锈性能
• 热处理：键槽在热处理后精加工以避免变形
• 夹持次数：与 Conprofe Shrink-Fit Machine 配合使用时，特殊合金钢可达 3000 次
• 夹持直径范围：4–10 mm
• 壁厚（超薄型）：1.5 mm
• 长度 L 范围：85–180 mm
