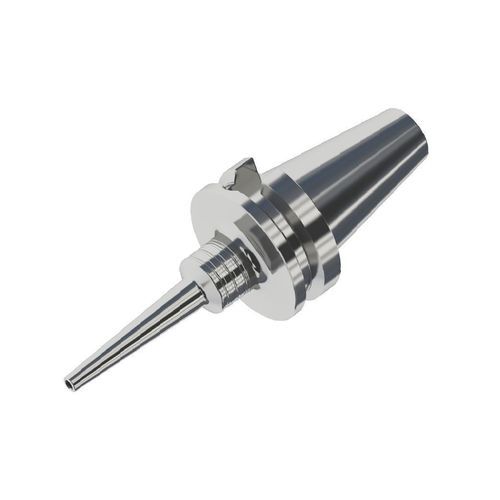

BT刀柄

套箍式用于加工精密机械

产品概述

• 动平衡：25,000 rpm 达到 G2.5；60,000 rpm 达到 G1.0
• 高精度：超长设计；刀柄跳动 ≤0.001 mm；4×D 时 ≤0.003 mm
• 夹持力增强：可达 DIN 标准的 2 倍
• 耐腐蚀/耐磨损/防锈：专用表面处理
• 热处理后变形小：热处理后对键槽进行精加工
• 耐用性：采用特殊合金钢并配合 Conprofe Shrink-Fit Machine，夹持次数可达 3000 次

工作原理
夹持基于热胀冷缩原理。用 Shrink-Fit 加热装置加热刀柄，在内孔膨胀时插入刀具，冷却后刀柄收缩，从而直接夹紧刀具。
该系统无需夹头或螺母等机械连接件即可直接夹持刀具，适用于要求跳动精度、动平衡和夹持刚性的高速加工场景。

应用案例
适用于航空、半导体、医疗器械加工等领域的各类切削刀具夹持与高精度产业应用。

技术参数
Item (单位：mm) — 标准型 — 超薄型
夹持直径 d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
最小夹持长度 E — 12-30 — 12-30
壁厚 t — 3-6 — 1.5

特点 / 技术规格

• 夹持直径 (d)：标准 4-10 mm；超薄 4-10 mm
• D：标准 10-22 mm；超薄 7-13 mm
• D1：25-36 mm（两种类型相同）
• L (长度)：标准 75-120 mm；超薄 95-180 mm
• M：标准 22-67 mm；超薄 42-97 mm
• 最小夹持长度 (E)：12-30 mm（两种类型相同）
• 壁厚 (t)：标准 3-6 mm；超薄 1.5 mm
• 平衡等级：25,000 rpm 时 G2.5；60,000 rpm 时 G1.0
• 跳动精度：刀柄 ≤0.001 mm；4×D 时 ≤0.003 mm
• 夹持力：可达 DIN 标准的 2 倍
• 耐用性：采用特殊合金钢和 Conprofe Shrink-Fit Machine 可达 3000 次夹持循环
• 表面：采用特殊处理以抵抗腐蚀、磨损和生锈
