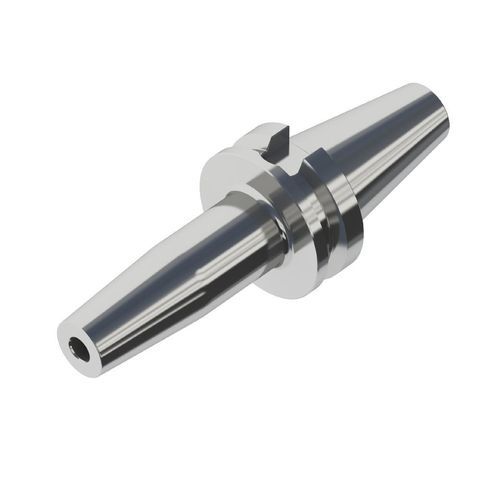

BT刀柄

套箍式用于加工精密机械

产品概述

• 高动态平衡：25,000 rpm 达到 G2.5；60,000 rpm 达到 G1.0
• 高精度：超长设计；刀柄跳动 ≤0.001 mm；4×D 处跳动精度在 0.003 mm 以内
• 高夹持力：约为 DIN 标准的 2 倍
• 耐腐蚀/耐磨/防锈：特殊表面处理
• 热处理后尺寸精度高且变形小：热处理后精加工键槽
• 耐久性：与 Conprofe Shrink-Fit Machine 配合使用时，夹持次数可达 3,000 次

工作原理
采用热膨胀和收缩原理夹持。使用 Shrink-Fit 加热装置加热刀柄，内孔扩张时插入刀具，冷却后刀柄收缩从而紧固刀具。无需使用拨盘或螺母等机械连接件，适用于要求动态平衡、跳动精度和夹持刚性的高速加工。

适用场景
适用于航空、半导体、医疗及其他工业加工领域对各类切削刀具的夹持。

技术参数
Item（单位：mm） | 标准型 | 纤细型
夹持直径 d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
最小插入长度 E | 15-42 | 15-47
最大插入长度 H | 60-210 | 65-110

特性 / 技术规格

• 动态平衡：25,000 rpm 为 G2.5；60,000 rpm 为 G1.0
• 跳动：≤0.001 mm（刀柄）；4×D 处跳动精度在 0.003 mm 以内
• 夹持力：约为 DIN 标准的 2 倍
• 材料 / 表面处理：合金钢，具有特殊表面处理以防腐蚀/耐磨/防锈
• 设计：超长设计以支持高精度
• 热处理与加工：热处理后精加工键槽以避免变形
• 耐久性：与 Conprofe Shrink-Fit Machine 配合使用时，夹持次数可达 3,000 次
• 典型尺寸（标准型）：夹持直径 4–20 mm；D 15–33 mm；D1 20–51 mm；L 80–160 mm；最小插入长度 E 15–42 mm；最大插入长度 H 60–210 mm
• 典型尺寸（纤细型）：夹持直径 4–20 mm；D 10–27 mm；D1 14–33 mm；L 90 mm；最小插入长度 E 15–47 mm；最大插入长度 H 65–110 mm
