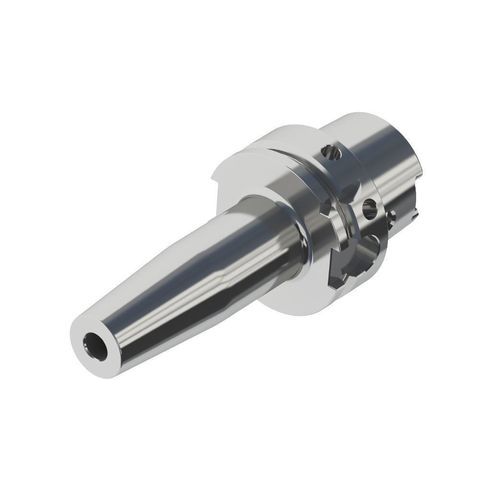

HSK刀柄

套箍式标准微型

产品概述

• 高动态平衡：25,000 rpm 时达到 G2.5；60,000 rpm 时达到 G1.0
• 高精度：加长设计；刀柄跳动 ≤0.001 mm；4×D 时跳动精度 ≤0.003 mm
• 高夹持力：夹持力约为 DIN 标准的 2 倍
• 耐腐蚀/耐磨/防锈：特殊表面处理
• 热处理后无变形的高精度：热处理后精铣键槽
• 夹持寿命长：配合 Conprofe Shrink-Fit Machine 可达 3000 次夹持

工作原理
夹持基于热膨胀与收缩原理。使用 Shrink-Fit 装置加热刀柄，在内孔膨胀时插入刀具；冷却后刀柄收缩并直接夹紧刀具，无需刀套或螺母等机械连接件。因此非常适用于需要高精度、动态平衡和夹持刚性的高速加工。

应用案例
适用于航空、半导体、医疗及其他需高精度与平衡性的工业领域中夹持各类切削刀具。

技术参数

• 标准型：夹持直径 d：4–20 mm；D：15–44 mm；D1：20–53 mm；L：60–160 mm；最小夹持长度 E：15–48 mm；最大夹持长度 H：40–95 mm（单位：mm）
• 精细型：夹持直径 d：4–12 mm；D：10–18 mm；D1：14–30 mm；L：65–120 mm；最小夹持长度 E：15–42 mm；最大夹持长度 H：45–95 mm（单位：mm）

特点 / 技术规格

• 动平衡等级：G2.5 @ 25,000 rpm；G1.0 @ 60,000 rpm
• 跳动：≤0.001 mm（刀柄）；4×D 时 ≤0.003 mm
• 夹持力：≈2× DIN 标准
• 材料：合金钢（以该型号为准）
• 表面处理：特殊处理，耐腐蚀、耐磨、抗锈
• 键槽：热处理后精铣以避免变形
• 夹持次数：配合 Conprofe Shrink-Fit Machine 可达 3000 次
• 设计类型：标准型与精细型，尺寸见上
