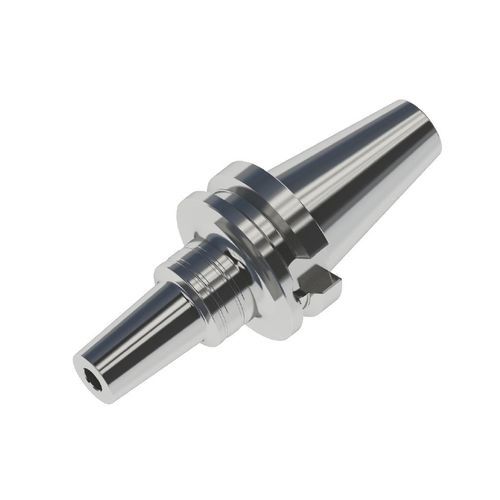

BT刀柄

套箍式铣削钻孔

主要特性

• 高动平衡：25,000 rpm 时平衡至 G2.5；60,000 rpm 时平衡至 G1.0
• 高精度：超长设计；刀柄偏心 ≤0.001 mm；在 4×D 时偏心精度 ≤0.003 mm
• 高夹紧力：夹紧力约为 DIN 标准的 2 倍
• 耐腐蚀/耐磨/防锈：特殊表面处理
• 热处理无变形：热处理后铣削键槽
• 耐用性：配合 Conprofe Shrink-Fit Machine 可达 3000 次夹紧

工作原理
依据热胀冷缩原理夹紧刀具。用收缩配合（Shrink-Fit）单元加热刀柄，刀柄内孔膨胀时插入刀具，冷却后刀柄收缩直接夹紧刀具，无需冷套或螺母等机械连接件。该结构可实现高同心度、良好动平衡和夹紧刚性，适用于高速精密加工。

应用案例
适用于航空、半导体、医疗及其他工业领域的各类切削刀具夹紧。

技术参数
项（单位：mm） | 标准型 | 超薄型
夹紧直径 d | 4-10 | 4-10
D（外径） | 10-22 | 7-13
D1 | 25-36 | 25-36
L（长度） | 75-120 | 95-180
M | 22-67 | 42-97
最小夹紧长度 E | 12-30 | 12-30
壁厚 t | 3-6 | 1.5

规格 / 技术数据

• 系列：BT series
• 材质：不锈钢（Standard）
• 夹紧直径 d：4–10 mm（两种类型）
• D（外径）：标准 10–22 mm；超薄 7–13 mm
• D1：25–36 mm（两种类型）
• L（长度）：标准 75–120 mm；超薄 95–180 mm
• M：标准 22–67 mm；超薄 42–97 mm
• 最小夹紧长度 E：12–30 mm（两种类型）
• 壁厚 t：标准 3–6 mm；超薄 1.5 mm
• 动平衡：G2.5 @ 25,000 rpm；G1.0 @ 60,000 rpm
• 跳动：刀柄偏心 ≤0.001 mm；在 4×D 时偏心精度 ≤0.003 mm
• 夹紧力：约为 DIN 标准的 2 倍
• 耐久性：配合 Conprofe Shrink-Fit Machine 可达 3000 次夹紧
• 表面：特殊处理以提高耐腐蚀、耐磨和防锈性能
