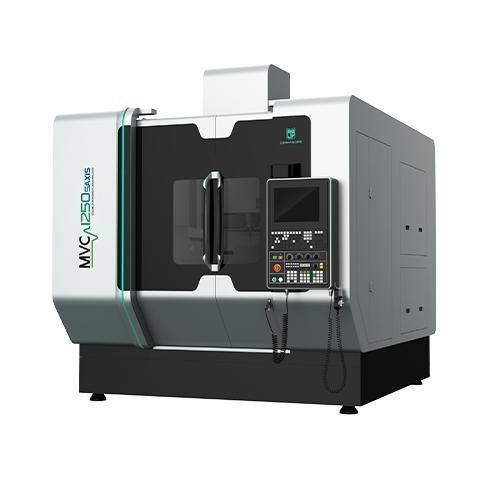

5轴CNC加工中心 MVC1250立式用于玻璃用于陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于钛合金, 用于陶瓷, 用于玻璃, 石英
- 工具数量
- 40工具, 64工具
- 相关功能
- 切割
- 其他特性
- 高速, 高性能, 直接传动, 高精度, 高刚性, 超声波
- X轴
1,250 mm
(49.21 in)- Y轴
1,250 mm
(49.21 in)- Z轴
1,000 mm
(39.37 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
35 kW
(47.59 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
1,200 kg
(2,646 lb)- 放置精度
0.008 mm
(0.00031 in)- 重复精度
0.005 mm
(0.0002 in)- 总重量
26,000 kg
(57,320.19 lb)- 整体长度
3,480 mm
(137 in)- 整体宽度
5,900 mm
(232.3 in)- 总高度
4,250 mm
(167.3 in)
产品介绍
产品概述
产品亮点
适用案例
适用于硬脆材料（陶瓷、玻璃、石英等）、难切削材料及超合金（含钛合金）的高精度、高效率加工，特别适合需要超声波辅助加工和五轴联动能力的工况
技术参数
规格
- 龙门式结构，具有高结构稳定性和轻量化的运动部件，以提升加工精度和动态响应
- 经有限元（FEM）验证的热对称结构设计，能降低热变形影响，保证长期精度
- 采用具有良好阻尼特性的铸铁件，提供稳定可靠的动态切削性能
- 通过FEM持续优化床身结构以提高刚性
- Z轴、A轴与C轴电机均带冷却以保持高负荷下的热稳定性
产品亮点
- A/C轴采用高速高精度DDR电机
- A/C轴定位精度：15''；重复定位精度：8''
- A/C轴高刚性夹紧/松开设计
- 部分配置可配三台直驱电机
- A/C轴采用进口高精度线性编码器
- 回转工作台上有充足的加工空间
- 多种刀库配置可选；链式刀库（24/40/64/120T）为可选项
- 刀具容纳量：40把（可配置）
- 兼容常用切削刀具
- 超声波加工（15–70 kHz）优势：
- 减少脆性材料的微裂纹
- 降低切削力，提高加工效率
- 延长刀具寿命
- 减少工件毛刺
- 提升表面质量
适用案例
适用于硬脆材料（陶瓷、玻璃、石英等）、难切削材料及超合金（含钛合金）的高精度、高效率加工，特别适合需要超声波辅助加工和五轴联动能力的工况
技术参数
- 型号：MVC1250-5AXIS
- X/Y/Z行程：1,250×1,250×1,000 mm
- 工作台尺寸：Φ1,200 mm
- 工作台最大承载：1,200 kg
- 超声波主轴：标配
- 主轴直径：Φ210 mm
- 主轴最高转速（短时）：15,000 rpm
- 主轴最高转速（长期）：12,000 rpm
- 电机功率：35 kW
- X/Y/Z快速移动速度：30/30/30 m/min
- A/C轴快速移动速度：30/60 rpm
- X/Y/Z轴定位精度：0.008 mm
- X/Y/Z轴重复定位精度：0.005 mm
- A/C轴定位精度：15 ''
- A/C轴重复定位精度：8 ''
- 刀库类型：链式（24/40/64/120T 可选）
- 刀具容量：40 把
- 整机重量（含附件）：26,000 kg
- 机床尺寸（长×宽×高）：3,480×5,900×4,250 mm
- CNC控制器：SIEMENS One（可选HEIDENHAIN）
规格
- X/Y/Z行程：1,250×1,250×1,000 mm
- 工作台尺寸：Φ1,200 mm
- 工作台最大承载：1,200 kg
- 超声波主轴：标配
- 主轴直径：Φ210 mm
- 主轴转速（短/长）：15,000 / 12,000 rpm
- 电机功率：35 kW
- 快速速度（X/Y/Z）：30/30/30 m/min
- 快速速度（A/C）：30/60 rpm
- 定位精度（X/Y/Z）：0.008 mm
- 重复定位精度（X/Y/Z）：0.005 mm
- 定位精度（A/C）：15 ''
- 重复定位精度（A/C）：8 ''
- 刀库：链式（24/40/64/120T 可选）
- 刀具容量：40
- 整机重量：26,000 kg
- 机床尺寸：3,480×5,900×4,250 mm
- CNC控制器：SIEMENS One（可选HEIDENHAIN）
