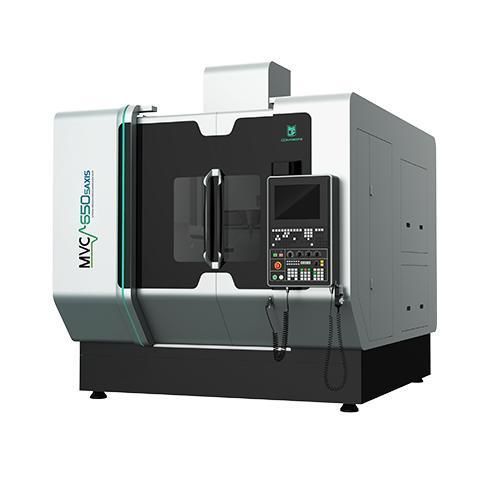

5轴CNC加工中心 MVC650

立式用于玻璃用于陶瓷

产品概述

• 门式龙门结构，兼具高结构稳定性与轻量化移动部件，提升机床动态性能和加工精度
• 采用有限元分析（FEM）设计的热对称结构，有效降低热变形影响，确保长期高精度
• 铸铁材质，具有良好减振性能，提供优异的动态切削性能与可靠性
• 通过FEM不断优化床身刚性以实现最佳设计
• Z轴、A轴和C轴电机冷却设计，保障长时间加工中的热稳定性

产品亮点

• A/C轴高速高精度DDR电机
• A/C轴定位精度可达8"，重复定位精度5"
• A/C轴高刚性可靠夹持/释放结构设计
• MVC650及以上产品配备三台直驱电机
• A/C轴采用进口高精度线性编码器进行尺度分划
• 分度盘加工空间充裕
• 多种刀库配置与可选项
• 链式刀库可选（24/40/64/120T）
• 刀具承载能力高，兼容常用切削刀具
• 超声波加工：15–70 kHz 高频振动
• 超声波优势：抑制脆性材料的微裂纹产生
• 超声波优势：降低切削力，提高加工效率
• 超声波优势：延长刀具寿命
• 超声波优势：减少工件毛刺
• 超声波优势：提升表面质量

应用案例
适用于硬脆材料（陶瓷、玻璃、石英等）、高温合金（钛合金等）及其他难切削材料的高精度、高效率加工。

技术参数（表）
Item - MVC650-5AXIS - Unit
X/Y/Z轴行程 - 750*800*550 - mm
工作台尺寸 - Ø650 - mm
工作台最大承载 - 800 - kg
超声波主轴 - 标配 - /
主轴直径 - Ø190 - mm
主轴最高转速（短时） - 20,000 - rpm
主轴最高转速（长期） - 14,000 - rpm
电机功率 - 35 - kW
X/Y/Z轴快移速度 - 36/36/30 - m/min
A/C轴快移速度 - 30/70 - rpm
X/Y/Z轴定位精度 - 0.008 - mm
X/Y/Z轴重复定位精度 - 0.005 - mm
A/C轴定位精度 - 8 - "
A/C轴重复定位精度 - 5 - "
刀库类型 - 链式 - /
刀具容量 - 40 - 把
整机重量（含配件） - 16,500 - kg
机床尺寸（LxWxH） - 2,940x4,310x3,310 - mm
CNC控制器 - SIEMENS One（HEIDENHAIN可选） - /

技术规格

• X/Y/Z轴行程：750*800*550 mm
• 工作台尺寸：Ø650 mm
• 工作台最大承载：800 kg
• 超声波主轴：标配
• 主轴直径：Ø190 mm
• 主轴最高转速（短时）：20,000 rpm
• 主轴最高转速（长期）：14,000 rpm
• 电机功率：35 kW
• X/Y/Z轴快移速度：36/36/30 m/min
• A/C轴快移速度：30/70 rpm
• X/Y/Z轴定位精度：0.008 mm
• X/Y/Z轴重复定位精度：0.005 mm
• A/C轴定位精度：8 "
• A/C轴重复定位精度：5 "
• 刀库类型：链式（可选）
• 刀具容量：40 把
• 整机重量（含配件）：16,500 kg
• 机床尺寸（LxWxH）：2,940 x 4,310 x 3,310 mm
• CNC控制器：SIEMENS One（HEIDENHAIN可选）
