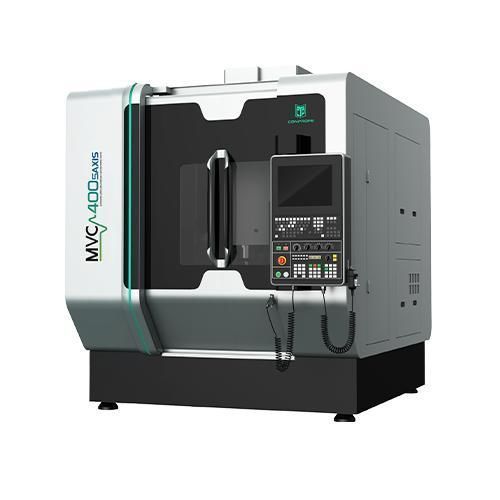

5轴CNC加工中心 MVC400

立式用于玻璃用于陶瓷

概述

• 门式框架结构，具有高稳定性与轻量化移动部件，以提升机床动态性能与加工精度
• 采用有限元分析（FEM）设计的热对称结构，有效降低热变形影响，确保长期精度
• 关键部件采用铸铁材料，具备良好阻尼性能，提升动态切削性能与稳定性
• 通过FEM持续优化床身结构刚性
• Z轴电机冷却；A轴和C轴电机冷却

产品亮点

• A/C轴高速高精度DDR电机；A/C轴定位精度 8''，重复定位 4''；高刚性夹紧/松开设计；650及以上型号采用3台直驱电机
• A/C轴采用进口高精度线性编码器进行分度，回转工作台有充足加工空间
• 多种刀库配置（链式：可选24/40/64/120T）；刀具承载能力大；兼容多种常用切削刀具
• 超声加工独特优势（15–70 kHz）：1）减小微裂纹；2）降低切削力并提高加工效率；3）延长刀具寿命；4）减少工件毛刺；5）改善表面质量

应用案例
适用于高精度、高效率加工脆硬材料（陶瓷、玻璃、石英等）、超合金（钛合金等）及其他难加工材料，适合对表面质量与次表层损伤有严格要求的工件加工场景

技术参数
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

规格

• 型号：MVC400-5AXIS
• X/Y/Z行程：420×420×380 mm
• 工作台：Φ400 mm
• 最大工作台承载：200 kg
• 主轴：标配超声波主轴，直径 Φ155 mm，最高转速 24,000 rpm（短时），16,000 rpm（持续）
• 电机功率：22 kW
• 快速位移：X/Y/Z 36 m/min；A/C 100/150 rpm
• 定位精度：X/Y/Z 0.007 mm；A/C 8''
• 重复定位精度：X/Y/Z 0.004 mm；A/C 4''
• 刀库：链式，40把（可选：24/40/64/120T）
• 整机重量：7,000 kg
• 机床尺寸：2,000×3,310×2,420 mm
• CNC控制器：SIEMENS One（HEIDENHAIN 可选）
