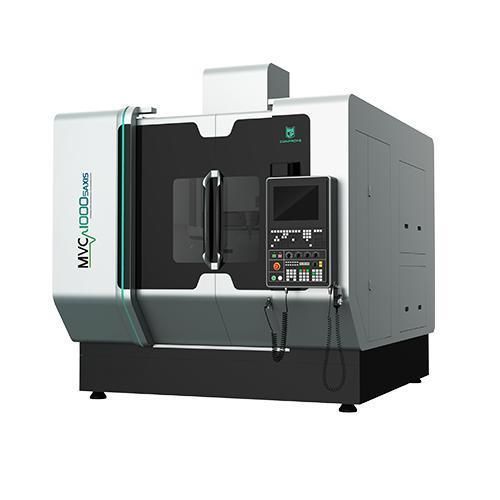

5轴CNC加工中心 MVC1000

立式用于玻璃用于陶瓷

产品概述

• 门式结构，移动部件轻量化，提升机床动态性能与加工精度
• 经有限元（FEM）设计的热对称结构，最大限度降低长期生产中的热变形影响
• 采用具优良减振性能的铸铁结构，保证稳定性与可靠性，适用范围广
• 通过FEM持续优化床身刚性以实现最佳设计
• Z轴、A轴与C轴电机均为冷却型

产品亮点

• A/C轴采用高速高精度DDR电机
• A/C轴定位精度：6''；重复定位精度：4''
• A/C轴高刚性夹持/释放设计
• 650及以上主轴型号配置三套直接驱动电机
• A/C轴采用进口高精度线性编码器
• >回转工作台加工空间充裕
• 多种刀库配置，链式刀库为可选项（24/40/64/120T）
• 刀具承载能力高，与常用刀具兼容
• 超声波加工优势：刀具端产生15–70 kHz高频振动，可抑制微裂纹，降低切削力，提高加工效率与刀具寿命，改善工件表面质量

应用案例

适用于对硬脆材料（陶瓷、玻璃、石英等）、超合金（钛合金等）及其它难加工材料的高精度高效率加工，适合要求表面完整性和严格公差的场景

技术参数

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

规格说明

• 型号：MVC1000-5AXIS
• X/Y/Z行程：1250 × 1250 × 1000 mm
• 工作台：Φ1000 mm，最大承载 1,000 kg
• 主轴直径：Φ210 mm；超声主轴为标准配置
• 主轴转速：短时可达15,000 rpm，长期12,000 rpm
• 电机功率：35 kW
• 快移速度：X/Y/Z 30 m/min；A/C 轴 30/60 rpm
• 定位精度：X/Y/Z 0.008 mm；A/C 15''
• 重复定位精度：X/Y/Z 0.005 mm；A/C 8''
• 刀库：链式，典型容量40把（可选其他配置）
• 总重量（含附件）：25,000 kg
• 占地（L×W×H）：3,480 × 5,900 × 4,250 mm
• CNC 控制器：SIEMENS One（可选 HEIDENHAIN）
