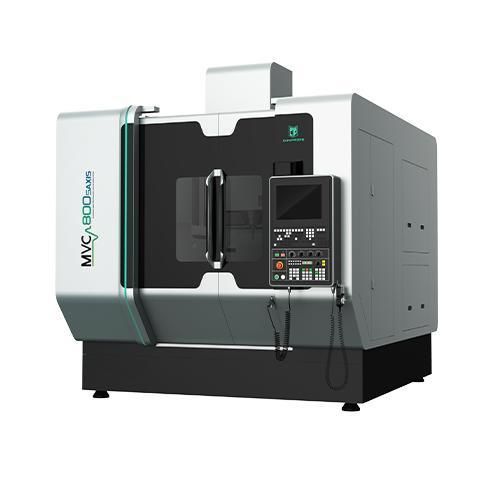

5轴CNC加工中心 MVC800

立式用于玻璃用于陶瓷

概述

• 龙门式框架结构，具有卓越的稳定性及轻量化运动部件，确保机床精度更高、动态性能更优
• 采用有限元分析（FEM）设计的热对称结构 (FEM)，有效将热变形影响降至最低，同时确保了维持长期精度所需的高刚性
• 采用具有优异减震性能的铸铁，具备出色的动态切削性能、稳定性、可靠性 及广泛的适用性
• 通过有限元分析（FEM）持续提升床身结构刚性，实现最优设计
• 带冷却功能的Z轴电机
• 带冷却功能的A轴和C轴电机

产品亮点

• A/C轴高速高精度DDR电机
• A/C轴定位精度6''，重复定位精度4''
• A/C轴高刚性、可靠的夹紧与 松紧设计
• 650型及以上机型配备3台直驱电机
• A/C轴刻度划分采用进口高精度线性光栅
• 转盘上拥有充足的加工空间
• 多种刀具库配置及附加选项
• 链式刀具库（可选24/40/64/120T）
• 刀具承载能力强
• 广泛适用的刀具
• 超声波加工的独特优势 - 作用于刀尖的高频超声波振动（15-70kHz）：1. 减轻微裂纹；2. 降低切削力并提高加工效率；3. 延长刀具寿命；4. 最大限度减少工件毛刺；5. 提升表面质量

应用案例 适用于硬脆材料（陶瓷、玻璃、石英等）、超级合金（钛合金等）及其他难切削材料的高精度、高效率加工 技术参数 项目 | MVC800-5AXIS | 单位 X/Y/Z轴行程 | 800*1000*550 | mm 工作台尺寸 | Φ800 | mm 工作台最大承重 | 900 | kg 超声波主轴 | 标配 | / 主轴直径 | Φ190 | mm 主轴最大转速（短时） | 20,000 | rpm 主轴最大转速（长时） | 14,000 | rpm 电机功率 | 35 | kW X/Y/Z轴快速进给速度 | 36/36/30 | m/min A/C轴快速进给速度 | 30/70 | 转/分 X/Y/Z轴定位精度 | 0.008 | 毫米 X/Y/Z轴重复定位精度 | 0.005 | 毫米 A/C轴定位精度 | 8 | 英寸 A/C轴重复定位精度 | 5 | 英寸 刀库类型 | 链式 | / 刀具容量 | 40 | 支 总重量（含附件） | 17,000 | 千克 机床尺寸（长×宽×高） | 2,940×4,310×3,310 | 毫米 数控系统 | 西门子 One（海德汉可选） | / 特性 / 技术规格

• X/Y/Z轴行程：800*1000*550 mm
• 工作台尺寸：Φ800 mm
• 最大 工作台载重：900 kg
• 超声波主轴：标配
• 主轴直径：Φ190 mm
• 最大主轴转速（短时）：20,000 rpm
• 最大 主轴转速（长时）：14,000 rpm
• 电机功率：35 kW
• X/Y/Z 轴快速进给速度：36/36/30 m/min
• A/C 轴快速进给速度： 30/70 转/分钟
• X/Y/Z 轴定位精度：0.008 毫米
• X/Y/Z 轴重复定位精度：0.005 毫米
• A/C 轴定位精度： 8''
• A/C轴重复定位精度：5''
• 刀库类型：链式 （可选：24/40/64/120T）
• 刀具容量：40把
• 总重量（含附件）： 17,000 kg
• 机床尺寸（长×宽×高）：2,940 × 4,310 × 3,310 mm
• 数控系统：西门子 One（海德汉可选）
