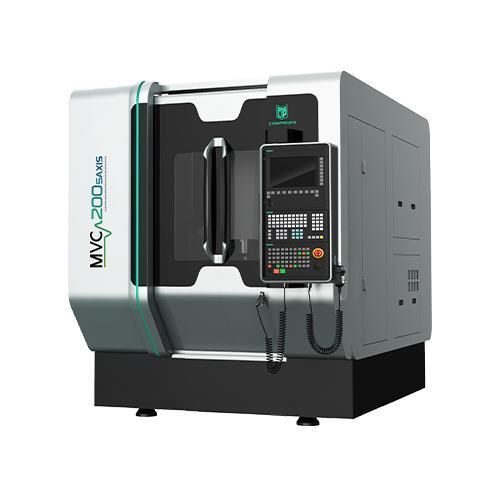

5轴CNC加工中心 MVC200

立式用于玻璃用于陶瓷

产品概述

• 门式结构框架，兼顾高稳定性与轻量化移动部件，提升加工精度与动态性能
• 基于有限元分析（FEM）设计的热对称结构，有效减少热变形影响，保证长期精度
• 采用具有优良减振性能的铸铁结构，提供稳定的动态切削性能和广泛的适用性
• 通过FEM持续优化床身结构刚性以实现最佳设计
• Z轴电机冷却；A轴和C轴电机冷却以维持稳定热行为

产品亮点

• A/C轴高速高精度DDR电机
• A/C轴定位精度：8''；重复定位精度：4''
• A/C轴高刚性且可靠的夹紧/释放结构设计
• 650及以上产品配置3台直驱电机
• A/C轴采用进口高精度线性编码器进行刻度反馈
• 回转工作台加工空间充足，适应多种夹装方式
• 多种刀库配置，选配链式刀库（24/40/64/120刀）
• 刀具承载能力高，兼容常用切削刀具
• 超声加工优势：对刀具顶端施加高频超声振动（15–70 kHz），可抑制微裂纹，降低切削力，提高加工效率，延长刀具寿命，减少毛刺并提升表面质量

适用场景
适用于硬脆材料（陶瓷、玻璃、石英等）、超合金（钛合金等）及其他难切削材料的高精度、高效率加工，适合对表面质量与刀具寿命有较高要求的工件

技术参数（表）
项目: MVC200-5AXIS
X/Y/Z行程: 280*280*280 mm
工作台尺寸: Φ200 mm
工作台最大承载: 50 kg
超声主轴: 标配
主轴直径: Φ100 mm
主轴最高转速（短时）: 36,000 rpm
主轴最高转速（长期）: 28,000 rpm
电机功率: 6 kW
X/Y/Z轴快移速度: 36/36/36 m/min
A/C轴快移速度: 100/400 rpm
X/Y/Z轴定位精度: 0.007 mm
X/Y/Z轴重复定位精度: 0.004 mm
A/C轴定位精度: 8 ''
A/C轴重复定位精度: 4 ''
刀库类型: 链式
刀具容量: 40（把）
整机重量（含附件）: 4,000 kg
机器尺寸（长x宽x高）: 1,732 x 3,147 x 2,195 mm
CNC控制器: SIEMENS One（HEIDENHAIN 可选）

规格参数

• 型号: MVC200-5AXIS
• X/Y/Z行程: 280*280*280 mm
• 工作台尺寸: Φ200 mm
• 工作台最大承载: 50 kg
• 主轴直径: Φ100 mm
• 主轴最高转速: 36,000 rpm（短时）；28,000 rpm（连续）
• 电机功率: 6 kW
• X/Y/Z快移速度: 36 m/min；A/C快移速度: 100/400 rpm
• X/Y/Z定位精度: 0.007 mm；重复精度: 0.004 mm
• A/C定位精度: 8''；重复精度: 4''
• 刀库: 链式；容量: 40 把
• 整机重量（含附件）: 4,000 kg
• 机器尺寸: 1,732 x 3,147 x 2,195 mm
• CNC控制器: SIEMENS One（HEIDENHAIN 可选）
