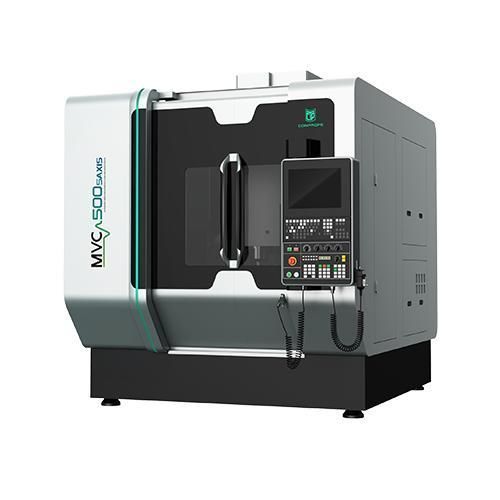

5轴CNC加工中心 MVC500立式用于玻璃用于陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 铝合金用, 用于陶瓷, 用于玻璃, 石英
- 结构
- 龙门式
- 工具数量
- 40工具
- 相关功能
- 切割
- 其他特性
- 高速, 高性能, 直接传动, 高精度, 高刚性
- X轴
500 mm
(19.69 in)- Y轴
550 mm
(21.65 in)- Z轴
500 mm
(19.69 in)- 转速
14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)- 输出功率
35 kW
(47.59 hp)- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
300 kg
(661 lb)- 放置精度
0.007 mm
(0.00028 in)- 重复精度
0.004 mm
(0.00016 in)- 总重量
10,000 kg
(22,046.23 lb)- 整体长度
2,240 mm
(88.2 in)- 整体宽度
3,780 mm
(148.8 in)- 总高度
2,855 mm
(112.4 in)
产品介绍
产品概述
产品亮点
适用案例
适用于对硬脆材料（陶瓷、玻璃、石英等）、超合金（钛合金等）及其他难加工材料进行高精度、高效率加工
技术参数
规格说明
- 龙门架构，具有优异的稳定性和轻量化的可动部件，提升机床精度并改善动态性能
- 通过有限元分析（FEM）设计的热对称结构，有效降低热变形影响，同时保证长期精度所需的高刚性
- 采用具有优良减振性能的铸铁结构，具有出色的动态切削性能、稳定性、可靠性和广泛的适用性
- 通过FEM持续优化床身刚性以实现最佳设计
- Z轴电机冷却
- A轴和C轴电机冷却
产品亮点
- A/C轴高转速高精度DDR电机
- A/C轴定位精度6''，重复定位精度4''
- A/C轴高刚性且可靠的夹卸设计
- 650及以上机型采用3个直驱电机
- A/C轴采用进口高精度线性编码器进行刻度分割 >回转工作台加工空间充足
- 多种刀库配置及可选项
- 链式刀库（可选24/40/64/120T）
- 刀具承载能力高
- 兼容常用切削刀具
- 超声波加工独特优势——在刀具端部施加高频超声振动（15-70kHz）：抑制微裂纹；降低切削力并提高加工效率；延长刀具寿命；减少工件毛刺；提升表面质量
适用案例
适用于对硬脆材料（陶瓷、玻璃、石英等）、超合金（钛合金等）及其他难加工材料进行高精度、高效率加工
技术参数
- Item - MVC500-5AXIS - Unit
- X/Y/Z 行程 - 500*550*500 - mm
- 工作台尺寸 - Φ500 - mm
- 工作台最大承载 - 300 - kg
- 超声波主轴 - 标配 - /
- 主轴直径 - Φ190 - mm
- 主轴最高转速（短时） - 20,000 - rpm
- 主轴最高转速（长期） - 14,000 - rpm
- 电机功率 - 35 - kW
- X/Y/Z 快速移动速度 - 36/36/30 - m/min
- A/C 轴快速速度 - 50/100 - rpm
- X/Y/Z 轴定位精度 - 0.007 - mm
- X/Y/Z 轴重复定位精度 - 0.004 - mm
- A/C 轴定位精度 - 8 - ''
- A/C 轴重复定位精度 - 5 - ''
- 刀库类型 - 链式 - /
- 刀具容量 - 40 - 把
- 整机重量（含附件） - 10,000 - kg
- 整机尺寸（LxWxH） - 2,240x3,780x2,855 - mm
- CNC 控制器 - SIEMENS One（可选 HEIDENHAIN） - /
规格说明
- 型号：MVC500-5AXIS
- 结构：龙门框架，热对称设计（FEM 优化）
- 材料：铸铁结构，用于减振和保证稳定性
- X/Y/Z 行程：500 x 550 x 500 mm
- 工作台：直径 Φ500 mm，最大承载 300 kg
- 主轴：标配超声波主轴，主轴直径 Φ190 mm
- 主轴转速：短时最高 20,000 rpm；长期最高 14,000 rpm
- 电机功率：35 kW
- 快速移动：X/Y/Z 36/36/30 m/min；A/C 轴 50/100 rpm
- 定位精度：X/Y/Z 0.007 mm；A/C 8''
- 重复定位精度：X/Y/Z 0.004 mm；A/C 5''
- 刀库：链式，40 把（可选其他容量/选件）
- 整机重量（含附件）：10,000 kg
- 整机尺寸（LxWxH）：2,240 x 3,780 x 2,855 mm
- CNC 控制器：SIEMENS One 标配；可选 HEIDENHAIN
- 附加功能：Z、A、C 轴电机冷却；更大机型的 A/C 轴直驱电机；A/C 轴采用进口高精度线性编码器
