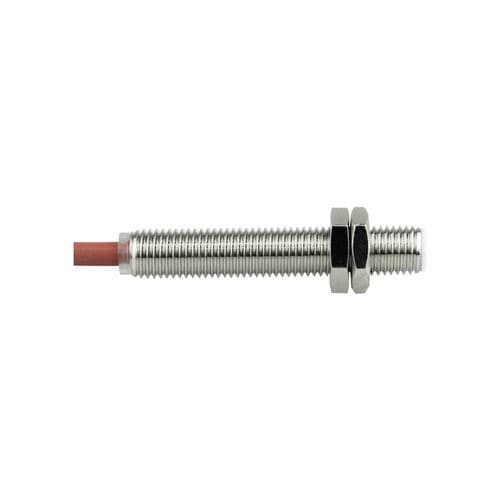

电感接近传感器 CL08-RN2DL1/H圆柱M8开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M8
- 输出信号
- 开关功能, 2线式
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 黄铜, PVC, PTFE
- 其他特性
- 高温
- 测量范围
0.2 cm
(0.08 in)- 工艺温度
最多: 120 °C
(248 °F)最少: 0 °C
(32 °F)
产品介绍
概述
技术规格
机械/电气参数
适用环境
附件
特征 / 规格
- 产品型号: CL08-RN2DL1/H
- 产品系列: CL08系列接近传感器
- 产品类型: 耐高温型
- 检测距离: 2 mm
- 产品结构: 圆柱形
- 检测原理: 电感式
- 外形尺寸: M8
- 输出方式: DC 两线 常开 (DC 2线 NO)
技术规格
- 产品类型: 耐高温型
- 检测距离: 2 mm
- 产品结构: 圆柱形
- 检测原理: 电感式
- 外形尺寸: M8
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 500 Hz
- 响应时间: 1 ms
- 检测物体: 金属物体
- 特殊要求: 耐高温
- 产品附件: 螺母×2，内齿垫×1，合格证
- 回差: 小于检测距离的10%
- 标准检测物: 铁 8×8×1 mm
- 温漂: 在 0~+120°C 范围内，以 +23°C 为基准，检测距离变化在 ±15% 以内
- 材质: 外壳 黄铜镀镍；检测面 特氟龙(PTFE)；电缆 PVC
- 重量: 50 g
机械/电气参数
- 输出方式: DC 2线 NO
- 电源电压: DC 12~24 V
- 供电方式: 直流两线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 非埋入式
- 指示灯: 黄色输出指示灯
- 残留电压: 小于 3 V（无极性小于 5 V），在负载电流 100 mA、导线长 2 m 时
- 电压影响: 在额定电源电压 ±15% 范围内，检测距离变化小于 ±1%
- 负载电流: 100 mA（导线长 2 m 时）
- 绝缘电阻: 大于 50 MΩ（DC 500 V 兆欧表），充电部与外壳间
- 开关容量: 小于 100 mA
- 漏电流: 小于 0.8 mA
- 耐冲击: 500 m/s²，X、Y、Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 min，充电部与外壳间
- 耐振动: 10–55 Hz 双振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量: 50 g
适用环境
- 使用环境温度: 0~120°C
附件
- 螺母×2，内齿垫×1，合格证
特征 / 规格
- 型号: CL08-RN2DL1/H
- 系列: CL08 系列接近传感器
- 检测距离: 2 mm
- 感应原理: 电感式（用于金属检测）
- 外形/安装: M8 圆柱形，非埋入式安装
- 输出/供电: DC 两线 常开（DC 12~24 V，DC 2线 NO）
- 线缆: 成型电缆，长度 2 m
- 响应性能: 响应频率 500 Hz，响应时间 1 ms
- 防护/环境: IP67，工作温度 0~120°C（耐高温型）
- 材质: 外壳 黄铜镀镍；检测面 PTFE；电缆 PVC
- 附件: 螺母×2，内齿垫×1，合格证
- 重量: 50 g
