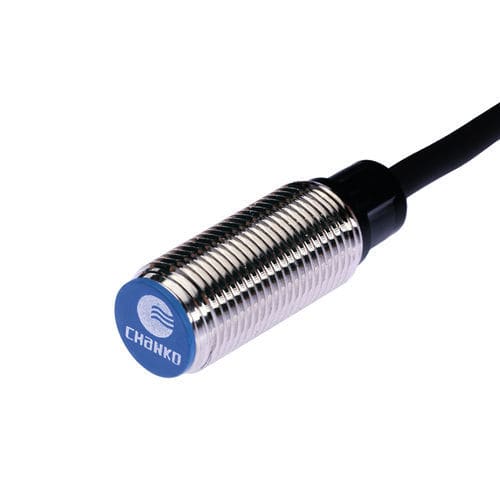

电感接近传感器 CL12-RF4DN2圆柱M12NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- NPN
- 电气连接
- 裸线
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, 黄铜
- 保护水平
- IP67
- 其他特性
- 非接触式, 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 4 mm
(0.16 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
机械/电气参数
适用环境
应用场景
订购信息
- 类型: 增强距离型电感式接近传感器
- 型号: CL12-RF4DN2
- 检测距离: 4 mm
- 外壳: M12 黄铜镀镍；检测面: 耐热ABS；电缆: PVC
- 检测原理: 电感式（检测金属目标）
- 输出: NPN 常闭 (NC)
- 线缆长度: 2 m（成型电缆）
- 防护等级: IP67
- 响应频率: 1000 Hz；响应时间: 500 μs
- 标准检测物: 铁 12×12×1 mm
- 附件: 螺母×2、内齿垫×1、合格证
机械/电气参数
- 电源电压: DC 12–24 V，直流三线式
- 消耗电流: ≤13 mA
- 负载电流: ≤200 mA
- 信号类型: 开关量；动作模式: 常闭
- 安装方式: 埋入式/平齐安装
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 绝缘电阻: ≥50 MΩ（DC 500 V）
- 耐压: AC 1000 V 50/60 Hz 1 min（带电部与外壳间）
- 耐冲击: 500 m/s²，X/Y/Z 各方向 3 次
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 电压影响: 在额定电源±15%范围内，检测距离变化 ≤±1%
- 回差: 检测距离的 <10%
- 重量: 约 67 g
适用环境
- 工作温度: -25 到 +70 °C
- 温漂: 以 +23 °C 为参考，-25 到 +70 °C 范围内变化在 ±10% 以内
应用场景
- 工业自动化中金属检测与位置检测
- 适用于输送线、装配线、包装、机床、机器人等
- 适合需要 IP67 防护的 M12 埋入式安装
订购信息
- 型号: CL12-RF4DN2
- 系列: CL12 系列接近传感器
