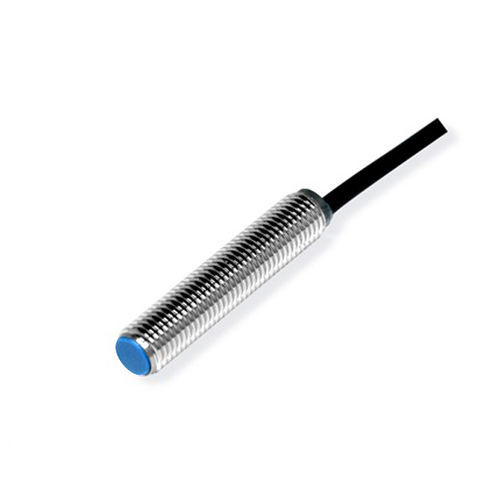

电感接近传感器 CL05-RF1DN1圆柱M5半导体输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M5
- 输出信号
- 开关功能, NPN, 半导体输出
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 非接触式, 四线式, 紧凑型
- 测量范围
最少: 0 mm
(0 in)最多: 1 mm
(0.04 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
概览
技术规格
机械/电气参数
适用环境
caractéristiques / spécifications techniques
- 产品系列：CL05系列接近传感器
- 产品型号：CL05-RF1DN1
- 产品类型：超小型
- 检测距离：1 mm
- 产品结构：圆柱形
- 检测原理：电感式
- 外形尺寸：M5
- 输出方式：NPN NO
技术规格
- 线缆长度：2 m
- 检测方向：前方
- 响应频率：500 Hz
- 响应时间：1 ms
- 检测对象：金属物体
- 产品附件：螺母×2，内齿垫×1，合格证
- 回差：检测距离的10%以下
- 标准检测物：铁 5×5×1 mm
- 温漂：在 -25~+70 °C 范围内，相对于 +23 °C 检测距离变化在 ±10% 以内
- 材质：外壳：黄铜镀镍；检测面：耐热 ABS；电缆：PVC
机械/电气参数
- 输出方式：NPN NO
- 电源电压：DC 12~24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开（NO）
- 安装方式：埋入式/平齐安装
- 消耗电流：<13 mA
- 指示灯：红色输出指示灯（LED）
- 保护电路：短路保护、电源浪涌保护
- 电压影响：在额定电源电压的±15%范围内，检测距离变化≤±1%
- 负载电流：≤200 mA
- 绝缘电阻：≥50 MΩ（DC 500 V）充电部整体与外壳间
- 耐冲击：500 m/s²，X、Y、Z 各方向 3 次
- 耐电压：AC 1000 V 50/60 Hz 1 min 充电部整体与外壳间
- 耐振动：10–55 Hz 双振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量：21 g
适用环境
- 使用环境温度：-25~70 °C
caractéristiques / spécifications techniques
- 型号：CL05-RF1DN1
- 检测距离：1 mm
- 检测原理：电感式（适用于金属目标）
- 外形/尺寸：M5 圆柱形，埋入式安装
- 输出：NPN 常开 (NO)，开关量信号
- 电源：DC 12~24 V，直流三线式，消耗电流<13 mA
- 防护等级：IP67
- 线缆：成型电缆，长度 2 m
- 环境温度范围：-25~70 °C
- 重量：21 g
