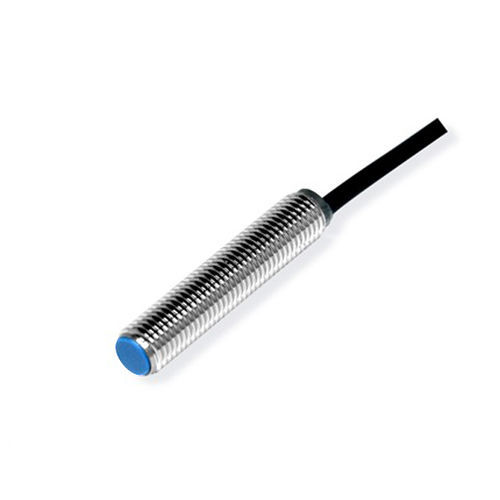

电感接近传感器 CL05-RF1DP2圆柱M5PNP
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M5
- 输出信号
- PNP
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 四线式, 紧凑型
- 测量范围
最多: 1 mm
(0.04 in)最少: 0 mm
(0 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品
主要特点
机械 / 电气参数
适用环境
材质
技术规格
- 型号: CL05-RF1DP2
- 系列: CL05系列接近传感器
主要特点
- 产品类型: 超小型
- 检测距离: 1 mm
- 外形: 圆柱形 M5
- 检测原理: 电感式
- 输出方式: PNP 常闭 (NC)
- 线缆长度: 2 m（成型电缆）
- 检测方向: 前部
- 响应频率: 500 Hz
- 响应时间: 1 ms
- 检测物体: 金属（标准检测物: Fe 5×5×1 mm）
- 产品附件: 螺母×2、内齿垫×1、合格证
机械 / 电气参数
- 输出方式: PNP NC
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常闭
- 安装方式: 埋入式（平面安装）
- 消耗电流: < 13 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电源的±15%范围内，检测距离变化 ≤ ±1%
- 负载电流: < 200 mA
- 绝缘电阻: > 50 MΩ（DC500 V）
- 耐冲击: 500 m/s²，X、Y、Z各方向各3次
- 耐电压: AC1000 V 50/60 Hz 1 min（充电部与外壳间）
- 耐振动: 10–55 Hz，双振幅1.5 mm，X、Y、Z各方向2 h
- 重量: 21 g
适用环境
- 使用环境温度: -25～70 °C
- 温漂: 在-25～+70 °C范围内，以+23 °C为基准，检测距离变化 ±10%以内
材质
- 外壳: 黄铜镀镍
- 检测面: 耐热ABS
- 电缆: PVC
技术规格
- 型号: CL05-RF1DP2
- 产品类型: 超小型
- 检测原理: 电感式
- 检测距离: 1 mm
- 电源电压: DC 12–24 V
- 输出: PNP NC
- 防护: IP67
- 线缆长度: 2 m
- 响应时间: 1 ms（500 Hz）
- 材质: 外壳-黄铜镀镍；检测面-耐热ABS；电缆-PVC
