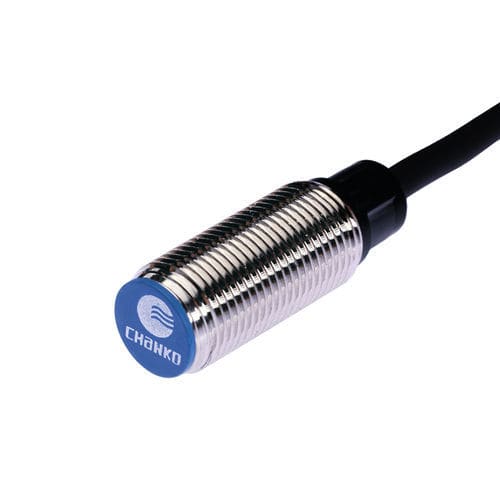

电感接近传感器 CL12-RF4DP2圆柱M12PNP
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- PNP
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, 黄铜, PVC
- 应用
- 工业
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 4 mm
(0.16 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
主要特性
技术规格
机械/电气参数
适用环境
典型应用
- 系列: CL12 系列电感式接近传感器
- 型号: CL12-RF4DP2
主要特性
- 类型: 增强检测距离型电感传感器
- 检测距离: 4 mm
- 外形: 圆柱形, M12
- 检测原理: 电感式
- 输出: PNP，常闭 (NC)
技术规格
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 1000 Hz
- 响应时间: 500 μs
- 检测对象: 金属
- 回差: <= 检测距离的 10%
- 标准检测物: 铁 12 × 12 × 1 mm
- 温漂: 在 -25 ~ +70 °C 范围内，相对于 +23 °C，检测距离变化在 ±10% 以内
- 材质: 外壳 - 黄铜镀镍；检测面 - 耐热 ABS；电缆 - PVC
- 附件: 螺母 ×2，内齿垫 ×1，合格证
机械/电气参数
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量输出
- 动作模式: 常闭
- 安装方式: 埋入式 / 平装
- 消耗电流: <= 13 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电源 ±15% 范围内，检测距离变化 ≤ ±1%
- 负载电流: <= 200 mA
- 绝缘电阻: ≥ 50 MΩ（DC 500 V）
- 耐冲击: 500 m/s²，X、Y、Z 各方向 3 次
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 耐电压: AC 1000 V 50/60 Hz，1 min
- 重量: 约 67 g
适用环境
- 工作温度: -25 ~ +70 °C
典型应用
- 金属检测、位置检测及工业自动化和装配线上的存在检测
