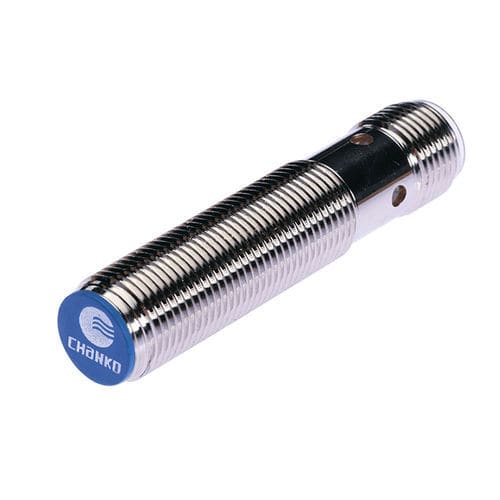

电感接近传感器 CL12-RF4DN1-A圆柱M12开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- 开关功能, NPN
- 电气连接
- M12连接器
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 4 mm
(0.16 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品名称
产品概要
技术规格
机械 / 电气参数
推荐应用
特性 / 技术规格（概要）
- CL12-RF4DN1-A — CL12系列接近传感器
产品概要
- 产品类型：增强距离型
- 检测距离：4 mm
- 产品结构：圆柱形
- 检测原理：电感式
- 外形尺寸：M12
- 输出方式：NPN 常开（NPN NO）
技术规格
- 线缆长度：0.5 m
- 检测方向：前部
- 响应频率：1000 Hz
- 响应时间：500 μs
- 检测物体：金属物体
- 回差：检测距离的10%以下
- 标准检测物：铁 12×12×1 mm
- 温漂：在 -25℃～+70℃ 范围内（参考 +23℃ 时），检测距离变化在 ±10% 以内
- 材质：外壳 - 黄铜镀镍；检测面 - 耐热 ABS；电缆 - PVC
- 产品附件：螺母 ×2，内齿垫 ×1，合格证
机械 / 电气参数
- 电源电压：DC 12~24V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：接插件
- 信号类型：开关量
- 动作模式：常开
- 安装方式：埋入式（平齐安装）
- 消耗电流：13 mA 以下
- 指示灯：红色输出指示灯
- 保护电路：短路保护、供电浪涌保护
- 电压影响：在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
- 负载电流：负载电流 200 mA 以下
- 绝缘电阻：50 MΩ 以上（DC500V 兆欧表，充电部整体与外壳间）
- 耐冲击：500 m/s²，X、Y、Z 各方向各 3 次
- 耐电压：AC1000V 50/60Hz 1 min（充电部整体与外壳间）
- 耐振动：10~55Hz 双振幅 1.5 mm，X、Y、Z 各方向 2 h
推荐应用
- 3C 电子行业
- 立体停车库 / 自动停车系统
- 物流仓储行业
特性 / 技术规格（概要）
- 型号：CL12-RF4DN1-A
- 系列：CL12 系列接近传感器
- 检测距离：4 mm
- 外形尺寸：M12，圆柱形
- 输出：NPN 常开
- 供电：DC 12~24V，直流三线式
- 防护等级：IP67
- 响应频率/时间：1000 Hz / 500 μs
- 线缆长度：0.5 m
- 材质：黄铜镀镍（外壳），耐热 ABS（检测面），PVC（电缆）
- 附件：螺母×2、内齿垫×1、合格证
