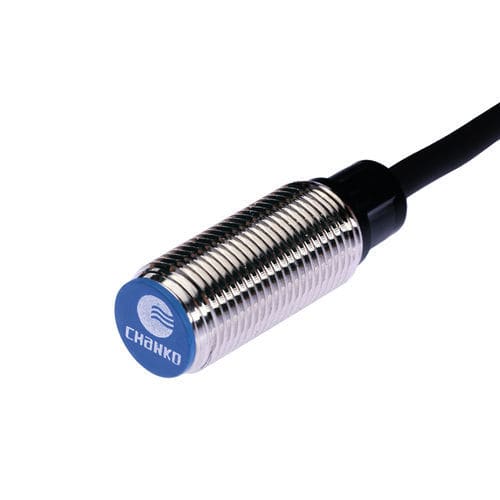

电感接近传感器 CL12-RF4DP1圆柱M12开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- PNP, 开关功能
- 电气连接
- 裸线
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 4 mm
(0.16 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品简介
技术规格
机械/电气参数
适用环境
系列 / 技术参数
- 产品类型: 增强距离型
- 检测距离: 4 mm
- 产品结构: 圆柱形
- 检测原理: 电感式
- 外形尺寸: M12
- 输出方式: PNP NO
技术规格
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 1000 Hz
- 响应时间: 500 μs
- 检测物体: 金属物体
- 产品附件: 螺母×2，内齿垫×1，合格证
- 回差: 检测距离的10%以下
- 标准检测物: 铁 12×12×1 mm
- 温漂: 在 -25 ~ +70 °C 温度范围内，相较 +23 °C 时，检测距离变化在 ±10% 以内
- 材质: 外壳：黄铜镀镍；检测面：耐热 ABS；电缆：PVC
机械/电气参数
- 输出方式: PNP NO
- 电源电压: DC 12 ~ 24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式（齐平安装）
- 消耗电流: 13 mA 以下
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、供电浪涌保护
- 电压影响: 在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
- 负载电流: 200 mA 以下
- 绝缘电阻: ≥ 50 MΩ（DC500 V）
- 耐冲击: 500 m/s 在 X、Y、Z 各方向各 3 次
- 耐电压: AC1000 V 50/60 Hz 1 min（充电部与外壳间）
- 耐振动: 10 ~ 55 Hz 双振幅 1.5 mm X、Y、Z 各方向 2 h
- 重量: 约 67 g
适用环境
- 使用环境温度: -25 ~ 70 °C
系列 / 技术参数
- 系列: CL12 series
- 型号: CL12-RF4DP1
- 检测距离: 4 mm
- 外形尺寸: M12
- 输出: PNP NO
- 供电: DC 12 ~ 24 V，直流三线式
- 防护等级: IP67
- 线缆长度: 2 m（成型电缆）
- 响应频率 / 时间: 1000 Hz / 500 μs
- 材质: 黄铜镀镍外壳，耐热 ABS 检测面，PVC 电缆
- 附件: 螺母×2，内齿垫×1，合格证
