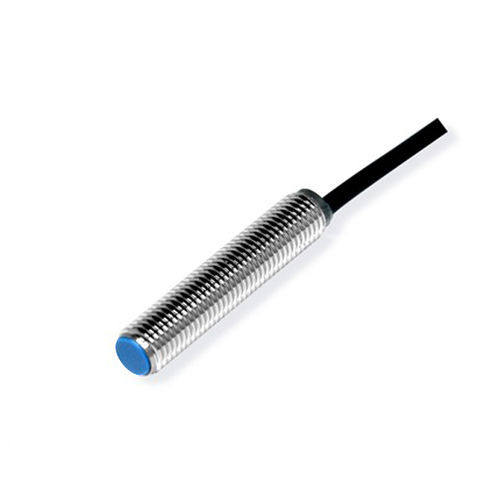

电感接近传感器 CL05-RF1.5DN1圆柱M5半导体输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M5
- 输出信号
- 开关功能, NPN, 半导体输出
- 安装类型
- 淹没
- 材质
- 塑料, 黄铜, PVC
- 保护水平
- IP67
- 应用
- 工业
- 其他特性
- 四线式, 紧凑型
- 测量范围
最少: 0 mm
(0 in)最多: 1.5 mm
(0.06 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概览
技术规格
机械 / 电气参数
适用环境
配件与备注
- 产品类型：超小型电感式接近传感器
- 检测距离：1.5 mm
- 外形：圆柱形，M5
- 检测原理：电感式
- 输出方式：NPN 常开（NO）
- 电缆长度：2 m
技术规格
- 型号：CL05-RF1.5DN1（CL05系列）
- 标准检测物：铁 5 × 5 × 1 mm
- 回差：小于检测距离的10%
- 温漂：在-25至+70 ℃范围内，相对于+23 ℃参考，检测距离变化在±10%以内
- 响应频率：500 Hz
- 响应时间：1 ms
- 检测方向：前方
- 可检测物体：金属
- 材质：外壳黄铜镀镍；检测面耐热ABS；电缆PVC
机械 / 电气参数
- 输出方式：NPN NO
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开
- 安装方式：埋入式（嵌入安装）
- 消耗电流：小于13 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、浪涌保护
- 电压影响：在额定电源电压±15%范围内，检测距离变化在±1%以内
- 负载电流：小于200 mA
- 绝缘电阻：大于50 MΩ（DC500 V）
- 耐冲击：500 m/s²，X/Y/Z各方向3次
- 耐电压：AC1000 V 50/60 Hz 1 min（带电部位与外壳间）
- 耐振动：10–55 Hz 双振幅1.5 mm，X/Y/Z各方向2 h
- 重量：21 g
适用环境
- 使用温度范围：-25 至 +70 ℃
配件与备注
- 配件：螺母×2、内齿垫×1、合格证
- 典型用途：在空间受限场合进行金属物体检测
