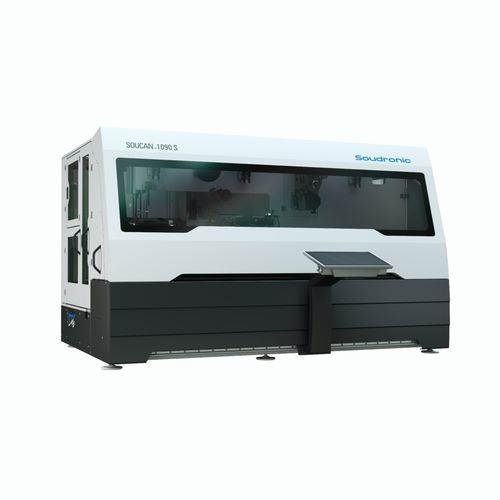

点缝焊焊接机 SOUCAN 1090 S

自动用于大直径用于环缝焊接

产品概述
SOUCAN 1000 S/800 S 系列罐体焊接机将毛坯成型为圆柱形罐体并采用 Superwima 焊接原理对搭接缝进行焊接。最小搭接量与受控焊接电流相结合，可实现约为板厚 1.4 倍的压扁缝，确保三片罐生产中的缝形一致性和工艺稳定性。

新型送丝系统

• 线材张力控制，导辊数量显著减少（约15个代替27个）
• 最小且稳定的罐间隙
• 无油成形器
• 改进的切丝器设计
• 电流减小装置已实现
• 焊丝清洁模块
• 陶瓷盘防止锡附着

新一代软件 UNICONTROL 4 与驱动

• 更大 24" 触控显示，便于操作引导
• 更快的控制节点，提高循环效率
• 所有驱动均为伺服驱动（1-wire 技术）
• 生产中可调罐间隙

PULSAR 静态变频器

• 确保焊接电流的精确控制
• 在整个频率范围内实现最佳电流控制并可选波形
• 焊核距离在整个控制范围内可定义
• 降低断丝风险，便于针对不同罐型设定（可存储配方）

D-Lock 滚轮头连接

• DISCON+ D-Lock 连接改善电流传导
• 平面密封接触点降低泄漏风险

滚轮间隙调节

• 全新设计
• 自上方可调
• 带刻度，便于精确设定滚轮间隙

安全功能

• 用于受保护生产的安全启用开关
• 双手操作以实现慢动作和安全的手动干预

FLUID+ 冷却系统
整机（含 DISCON+ 滚轮头）采用单一介质闭环冷却。FLUID+ 集成换热器与专用冷却介质以实现最佳热性能。

Soudronic Insights Ready
基础仪表盘，提供有时限的机器与组件级实时生产统计，包括：

• 机器状态
• 效率
• 热点错误前五名
• 生产计数器
• 事件日志

附加技术与选项

• UNIPROFILER：自动焊丝成形，保证焊丝宽度恒定与焊接质量一致
• ARS Adaptive Rounding System：在线测量装置，分析材料并自动设定成型辊几何形状
• 无氧化焊缝保护
• 能耗与空气消耗测量，数据在 Insights 中显示
• Monitor SWM-3 / OCR-R：能量、校准力与热通道监控；过流减少与拒收控制

机型

• SOUCAN 1090 S — 最大 900 cpm | 罐体直径 52–99 mm | 高度 76–150 mm | 板厚 0.13–0.25 mm | 铜丝径 1.24 / 1.38 mm | Highspeed-UNITOOL | 焊接速度 25–115 m/min
• SOUCAN 1080 S — 最大 800 cpm | 罐体直径 52–99 mm | 高度 76–150 mm | 板厚 0.13–0.25 mm | 铜丝径 1.24 / 1.38 mm | Highspeed-UNITOOL | 焊接速度 25–115 m/min
• SOUCAN 1075 S — 最大 750 cpm | 罐体直径 (45) 52–154 mm | 高度 64–262 mm | 板厚 0.13–0.28 (0.31) mm | 铜丝径 1.24 / 1.38 / 1.50 mm | Highspeed-UNITOOL | 焊接速度 25–120 m/min
• SOUCAN 870 S — 最大 700 cpm | 罐体直径 52–99 mm | 高度 76–150 mm | 板厚 0.13–0.25 mm | 铜丝径 1.24 / 1.38 mm | Highspeed-UNITOOL | 焊接速度 25–90 m/min
• SOUCAN 860 S — 最大 600 cpm | 罐体直径 (45) 52–154 mm | 高度 64–320 mm | 板厚 0.13–0.28 (0.31) mm | 铜丝径 1.24 / 1.38 / 1.50 mm | Highspeed-UNITOOL | 焊接速度 25–90 m/min

技术规格

• 商用名称：SOUCAN 1000 S / 800 S
• 最高产能：最高可达 900 cpm（根据配置最高可至 1000）
• 罐体直径范围：(45) 52–154 mm
• 罐体高度范围：64–320 mm
• 板厚：根据型号 0.13–0.28（最高 0.31） mm
• 铜丝直径：1.24 / 1.38 / 1.50 mm（型号相关）
• 焊接速度：9–120 m/min（依线体与尺寸而定）
• 校准工具：Highspeed-UNITOOL
• 焊接原理：Superwima（重叠最小；压扁缝 ≈ 板厚的 1.4 倍）
• 控制与驱动：UNICONTROL 4 软件代，全部伺服驱动
• 冷却：集成 FLUID+ 闭环冷却系统
• 电流控制：PULSAR 静态变频器
• 监控：基础 Soudronic Insights 仪表盘；可选 SWM-3 / OCR-R
